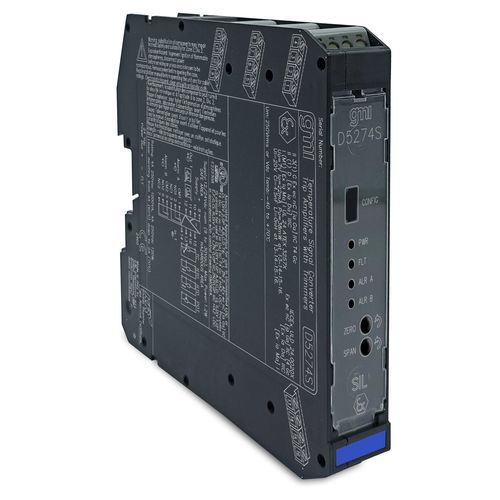

信号アンプ D5274S

パワー電流電圧

I.S. SIL2 Temp.温度コンバータ＆トリップアンプD5274は、危険区域に設置されたミリボルト/熱電対または2-3-4線式抵抗/RTDまたはポテンショメータセンサからの低レベルのDC信号を受け入れ、安全区域の負荷を駆動するために信号を絶縁変換します。出力信号はダイレクトまたはリバースが可能です。前面トリマーにより、ゼロ電流とスパン電流を簡単に調整できます。冷接点補償は、内部または外部温度センサーを使用した自動補償、またはユーザーがカスタマイズ可能な温度値に固定するようにプログラムできます。D5274Sは、2つのSPDT出力リレーによる2つの独立したトリップアンプを備えており、そのしきい値は完全にプログラム可能です。SIL 2 / SC 3（申請中）ゾーン0/Div.1からの入力ゾーン2/Div.2への設置mV、TC、2/3/4線式抵抗。/RTDまたはポテンショメータ入力2つの独立したトリップ・アンプ（SPDTリレー接点）反転/スケーリング/カスタム出力選択可能なCJC：内部PT1000、外部RTDまたは固定バーンアウト故障モニタユーザー設定可能なトリップ・ポイントを持つアラーム出力ゼロ/スパン出力電流トリマ12/24 Vdc公称電圧用拡張電源完全にプログラム可能な動作パラメータ高精度、µP制御A/Dコンバータ3ポート絶縁、入力/出力/供給技術仕様：供給：公称12/24 Vdc（9～30 Vdc）、逆極性保護。消費電流：45 mA @ 24 Vdc45 mA @ 24 Vdc、20 mA出力およびリレー通電時、代表値。消費電力： 1.0 W @ 24 Vdc、20 mA出力、250Ω負荷、リレー通電時、代表値：入力：ミリボルト/熱電対、2-3-4線抵抗/RTDまたは3線ポテンショメーター。入力レンジ：±500mV（mV）、0～5kΩ（抵抗）、最大10kΩ（ポット）。応答時間：1 s.出力：電流0/4～20mA。最大負荷抵抗：300 Ω.最大出力電圧：30 V。短絡電流：24 mA（代表値）。伝達特性：全入力センサーでリニア、ダイレクトまたはリバース。独立したゼロ/スパン校正用の2つのフロント・トリマー：2つの無電圧SPDTリレー接点。トリップポイントは入力センサの定格範囲内。接点定格：4 A 250 Vac 1000 VA、4 A 250 Vdc 120 W（抵抗負荷）。4 A (60 °C)から2 A (70 °C)までのリニアディレーティング：フォルト：入力センサーが焼損した場合にフォルトを発行できる。フォルト信号：共通フォルトバス、アラーム接点、出力電流：入力性能： 参照。条件：24Vdc電源、250Ω負荷、23±1°C Tamb.直線性精度：≦±25μV（mV）、±0.25Ω（res）、±0.05％（pot）。校正精度：±40μV（mV）、±0.5Ω（res）。温度影響：±10μV（mV）、±0.2Ω（res）、±0.02％（pot）：出力性能：Ref.条件：24Vdc電源、250Ω負荷、23±1℃Tamb.直線性精度：≦±10μA。校正精度：±10 μA以下。温度影響：≦±1μA.絶縁：テスト電圧：I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/Alarms 2.5 kV; Out/Supply 500V; Out/Alarms 1.5 kV; Alarms/Supply 1.5 kV; Alarms/Alarms 1.5 kV.環境条件：動作温度：-40～+70 °C。保管温度: -45 から +80 °C.Safety 記述：関連機器およびノンスパーキング電気機器.安全パラメータ：安全パラメータ：端子13-14-15-16でUo = 7 V、Io = 22 mA、Po = 38 mW。Um = 250 Vrms または Vdc、-40 °C ≤ Ta ≤ 70 °C：取り付け：DINレール35mm、パワーバス付き／なし。重量：約195 g 接続：極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応。寸法幅22.5 mm、奥行き123 mm、高さ120 mm：1ステータスアクティブ
