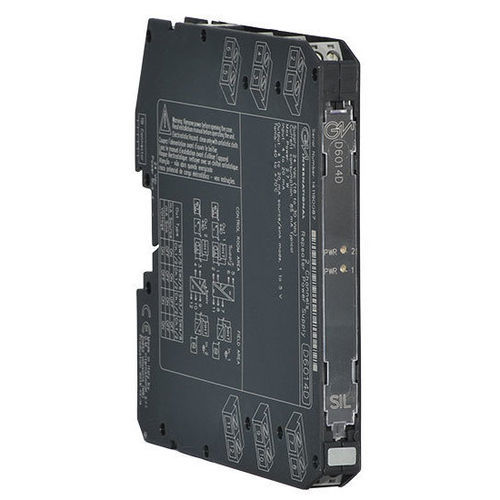

SIL 3反復ディスプレイ D6014D

HART4-20 mA

SIL3 2/4線式HART®トランスミッタ電源リピータ電源D6014モジュールは、高リスク産業の安全関連システムでSIL 3レベルを必要とするアプリケーションに適した高信頼性アナログ入力インターフェースです。従来の2線式4-20mA、アクティブまたはパッシブ、トランスミッタに通電するための完全フローティングDC電源を提供し、フローティング回路で電流を繰り返して負荷を駆動します。このモジュールは出力電流の二重化をサポートし、HART®デバイス用の双方向通信信号を可能にします。SIL 3 / SC 32完全独立チャンネル4-20 mAアクティブ・パッシブ入力、ソース・シンク出力出力電流二重化可能HART®互換入出力短絡防止DIPスイッチによるフィールド・プログラマビリティ高精度3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャンネル電源電圧公称24 Vdc（18～30 Vdc）、逆極性保護消費電流90 mA @ 24 Vdc、20 mA出力、標準。消費電力1.35 W @ 24 Vdc、20 mA出力時、標準。入力タイプ4～20 mA（別電源入力、電圧降下≤ 0.5 V）または4～20 mA（2線Tx電流制限≈ 25 mA）、読み取り範囲0～24 mA.トランスミッタ線間電圧15.0 V標準、最小14.5 V、@ 20 mA.出力タイプ4～20 mA、最大550 Ω負荷時、ソース・モード。ソース・モードで550Ω負荷（標準12Vコンプライアンス）；V最小8V@0Ω負荷V最大30Vシンク・モードで電流制限。シンク・モードでは30 V、電流制限≈25 mAまたは内部250 Ωシャントで1～5 V（ご要望により内部500 Ωシャントで2～10 V）。出力電流の二重化が可能（D6014D）。応答時間5ms（0～100%のステップ変化）。校正精度±0.1 % FSR.直線性精度±0.05 % FSR.温度影響±0.01 % FSR（ゼロ/スパン、1 °C変化時）絶縁試験電圧In/Out 2.5 kV; In/Supply 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.環境条件動作温度-40～+70 °C.保存温度-45～+80 °C.取り付けタイプDINレール35 mm、パワーバス付きまたはなし、またはカスタムTerm.重量約155 g極性プラグイン・ディスコネクト・スクリュー端子台による接続最大2.5 mm² (13 AWG)までの終端に対応寸法幅12.5 mm、奥行き123 mm、高さ120 mmステータス：ACTIVEChannels:2技術仕様:SIL 3 / SC 32完全独立チャンネル4-20 mAアクティブ・パッシブ入力、ソース・シンク出力出力電流の二重化が可能HART®互換入出力短絡防止DIPスイッチによるフィールド・プログラマビリティ高精度3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャンネル供給電圧:公称24 Vdc (18～30 Vdc)消費電流:90 mA @ 24 Vdc、20 mA出力電力損失:35 W @ 24 Vdc、20 mA出力： 1.35 W @ 24 Vdc、20 mA出力時入力タイプ：4～20mA、読み取り範囲0～24mATトランスミッタ・ライン電圧：標準15.0V、最小14.5V、@20mA出力タイプ：4～20mA、最大：4～20mA、最大。550 Ω負荷（ソース・モード）、1～5 Vまたは2～10 V（要リクエスト）応答時間： 5 ms校正精度： ± 0.1 % FSRL直線性精度： ± 0.05 % FSR温度影響： ± 0.01 % FSR/1°C絶縁：絶縁: In/Out 2.5 kV; In/Supply 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 VO動作温度: -40 to +70 °C保管温度: -45 to +80 °C取り付け：DINレール35 mm重量：約155 g接続：最大2.5 mm² (13 AWG)寸法：5 x 123 x 120 mm (幅)： 12.5 x 123 x 120 mm (W x D x H)
