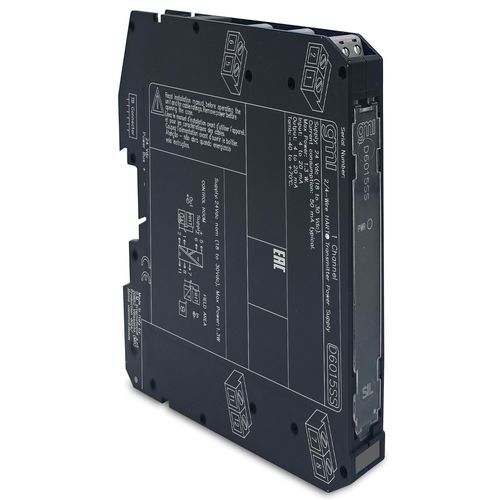

通信反復ディスプレイ D6015SS

インターフェイス電流DINレール

SIL2 2/4線式HART®トランスミッタ電源リピータ電源D6015モジュールは、高リスク産業の安全関連システムでSIL 2レベルを必要とするアプリケーションに適した高信頼性アナログ入力インターフェースです。従来の2線式4-20mA、アクティブまたはパッシブトランスミッターに通電するための完全フローティングDC電源を提供し、フローティング回路で電流を繰り返して負荷を駆動します。SIL 2 / SC 34-20 mAアクティブ-パッシブ入力、ソース-シンク出力HART®互換入出力短絡防止高精度3ポート絶縁、入力/出力/供給Status：アクティブチャネル1電源電圧公称24 Vdc（18～30 Vdc）、逆極性保護消費電流50 mA @ 24 Vdc、20 mA出力（代表値）消費電力0.8 W @ 24 Vdc、20 mA出力（代表値）。入力タイプ4～20 mA（個別電源入力、電圧降下≤0.5 V）または4～20 mA（2線Tx電流制限≈25 mA）、読み取り範囲0～24 mA.トランスミッタ・ライン電圧最小16.5 V @ 20 mA.出力タイプ4～20 mA、最大600 Ω負荷時、ソース・モード。ソース・モードでは600Ω負荷、シンク・モードでは30V（最大）。シンク・モードでは30 V（最大負荷抵抗600 Ω）、電流制限@≈25 mA.応答時間5 ms.性能Ref.24V電源、250Ω負荷、周囲温度23±1°C.校正精度±20μA.直線性精度±10μA.温度影響±2μA/°C.絶縁試験電圧入/出力2.5kV、入/供給2.5kV、出/供給500V.環境条件動作温度範囲-40～+70°C.保存温度範囲-45～+80°C.取り付けタイプDINレール35mm、パワーバス付き/なし、またはカスタムTerm.最大2.5 mm² (13 AWG)までの終端に対応する極性プラグイン・ディスコネクト・スクリュー端子台による接続寸法幅12.5 mm、奥行き123 mm、高さ120 mm。認証：EMC：D5000/D6000 EAC EMC適合宣言書（ユーラシア共同体）D5000/D6000シリーズ用計量証明書ベラルーシD5000/D6000シリーズ用計量証明書カザフスタンD5000/D6000シリーズ用計量証明書ロシアD5000/D6000シリーズ用SIL：TUV IT 25 SIL 0634 SIL証明書概要適合宣言書：D6000シリーズ用EU適合宣言書適合宣言書G3準拠技術仕様：製品タイプ：リピータ電源、アナログ入力インターフェースアプリケーションSIL 2安全関連システム、高リスク産業入力：4-20mA、アクティブ/パッシブ、HART®互換出力：4-20mA、ソース/シンク、最大600Ω負荷絶縁：3ポート（入力/出力/供給）取付：DINレール35 mm寸法 12.5 x 123 x 120 mm重量：～130 g動作温度：-40～+70 °C
