通信反復ディスプレイ D6016DK

インターフェイス電流DINレール

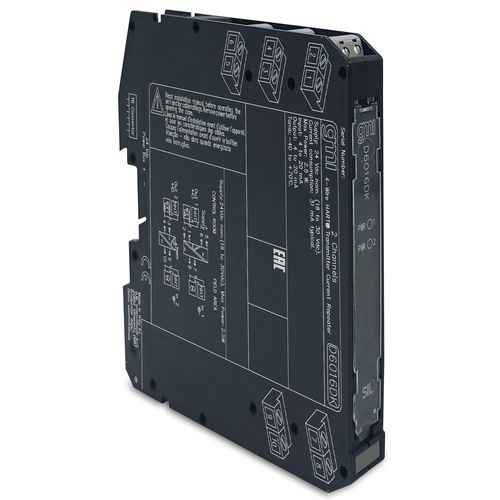

SIL3 2線式アクティブHART® Tx電流リピータ電流リピータD6016モジュールは、高リスク産業の安全関連システムでSIL 3レベルを必要とするアプリケーションに適した高整合性アナログ入力インターフェースです。フローティング回路で2線式アクティブ4-20mA電流信号入力を繰り返し、セーフエリア負荷を駆動します。SIL 3 / SC 32完全独立チャンネル4-20 mAソース-シンク出力HART®互換高精度3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャンネルステータス：ACTIVEChannels：2電源電圧公称24 Vdc（18～30Vdc）、逆極性保護消費電流31 mA @ 24 Vdc、20 mA出力時、typical.Power Dissipation1.80 W @ 24 Vdc、20 mA出力時、250 Ω負荷、シンク・モデル用24 Vdc出力電源、typical.InputType4～20 mA（個別電源入力、電圧降下≤ 7 V）、読み取り範囲0～22 mA。HART インピーダンス225 Ω（代表値）出力タイプ4～20 mAシンク出力電圧範囲2～30 V負荷範囲0～500 Ω（従来型Tx入力の場合）公称250 Ω（160～500 Ω）（スマートTx入力の場合）電流制限24 mA（450 Ω負荷まで）≦最大電流≦26 mA応答時間20 ms（10～90％のステップ変化）性能Ref.条件24V電源、250Ω負荷、周囲温度23±1℃校正精度≦±20μA直線性精度≦±20μA温度影響≦±2μA/℃絶縁試験電圧In/Out 2.5 kV; In/Supply 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.環境条件動作温度-40～+70 °C.保存温度-45～+80 °C.取り付けタイプDINレール35 mm、電源バス付きまたは電源バスなし、またはカスタムTerm.重量約135 g極性プラグイン式ディスコネクトねじ式端子台による接続で、最大2.5 mm² (13 AWG)までの終端に対応寸法幅12.5 mm、奥行き123 mm、高さ120 mm製品ライフサイクルポリシー：EN認証：SIL認証概要：TUV IT 25 SIL 0609 A (EN)適合宣言：D6000シリーズのEU適合宣言 (EN | IT)適合宣言G3準拠 (EN)ドキュメント：D6016のデータシート (EN | IT | FR | PT | DE | ES | CN | JA)取扱説明書D6016 (EN)安全マニュアルD6016 (EN)技術仕様：SIL 3 / SC 32完全独立チャンネル4-20 mAソース-シンク出力HART®互換高精度3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャンネル電圧：公称24 Vdc（18～30 Vdc）、逆極性保護消費電流：31 mA @ 24 Vdc、20 mA出力、代表値消費電力：80 W @ 24 Vdc、20 mA出力、代表値 1.80 W @ 24 Vdc、20 mA出力、250 Ω負荷時、シンク・モデル用24 Vdc出力供給、標準入力タイプ：4～20 mA（別個に電源供給される：4～20mA（別電源入力、電圧降下≦7V）、読み取り範囲0～22mAHARTインピーダンス：225Ω、代表値出力タイプ：4～20mAシンク出力電圧：250Ω負荷で20mA出力、シンク・モデル用24Vdc出力供給時、80W @ 24Vdc、代表値4～20 mAシンク出力電圧範囲： 2～30 V負荷範囲： 0～500 Ω、従来型入力の場合：0～500Ω、従来型Tx入力の場合250Ω公称（160～500Ω）、スマートTx入力の場合電流制限：24mA（450Ω負荷まで）≦最大電流≦26m応答時間：20ms（10～90％ステップ変化）校正精度：≦±20μAL直線性精度：≦±20μATemp.影響: ≤ ± 2 μA/°CTest Voltage: In/Out 2.5 kV; In/Supply 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 VO Operating temperature: -40 to +70 °CStorage temperature: -45 to +80 °CMounting：DINレール35 mm、パワーバス付き/なし、またはカスタム仕様。重量：約135g接続：極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応：幅12.5 mm、奥行き123 mm、高さ120 mm
