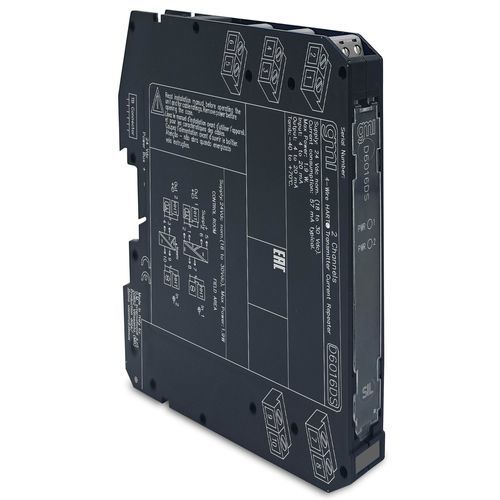

電流反復ディスプレイ D6016DS

通信DINレール絶縁

D6016DS電流リピーターモジュールは、高リスク産業の安全関連システムでSIL 3レベルを必要とするアプリケーションに適した高信頼性のアナログ入力インターフェースです。浮動回路で4〜20 mAの2線式アクティブ電流信号入力を繰り返し、安全エリアの負荷を駆動します。このモジュールは、HART®デバイスの双方向通信信号をサポートします。 - SIL3 / SC3 - 完全に独立した2つのチャネル - 4-20 mAソース/シンク出力 - HART®互換 - 高精度 - 3ポートアイソレーション：入力/出力/電源 - 高密度、1ユニットあたり2チャネル 技術仕様： - 電源電圧：24 Vdc名目（18〜30 Vdc）、逆極性保護 - 電流消費量：24 Vdcで57 mA、20 mA出力、典型的 - 電力損失：24 Vdcで1.50 W、250 Ω負荷で20 mA出力 - 入力タイプ：4〜20 mA（別電源入力、電圧降下≤7 V） - HARTインピーダンス：225 Ω、典型的 - 出力タイプ：4〜20 mA - 電圧範囲：2〜30 V - 負荷範囲：0〜500 Ω - 電流制限：24 mA（最大450 Ω負荷） - 応答時間：20 ms - 校正精度：≤ ± 20 μA - 線形性精度：≤ ± 20 μA - 温度影響：≤ ± 2 μA/°C - アイソレーションテスト電圧：入力/出力2.5 kV - 動作温度：–40〜+70 °C - 保管温度：–45〜+80 °C - 取り付け：35 mm DINレール - 重量：約115 g - 寸法：12.5 x 123 x 120 mm ステータス：アクティブ チャネル：2
