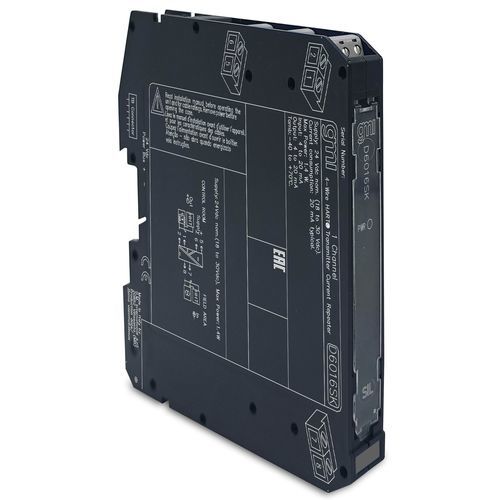

通信反復ディスプレイ D6016SK

インターフェイス電流DINレール

SIL3 2線式アクティブHART® Tx電流リピータ電流リピータD6016モジュールは、高リスク産業の安全関連システムでSIL 3レベルを必要とするアプリケーションに適した高整合性アナログ入力インターフェースです。フローティング回路で2線式アクティブ4-20mA電流信号入力を繰り返し、セーフエリア負荷を駆動します。SIL 3 / SC 32完全独立チャンネル4-20 mAソース-シンク出力HART®互換高精度3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャンネル供給電圧公称24 Vdc (18～30 Vdc)、逆極性保護消費電流20 mA @ 24 Vdc、20 mA出力、標準。許容損失1.00 W @ 24 Vdc、20 mA出力、250 Ω負荷、シンク・モデルの24 Vdc出力供給時、標準値。入力タイプ4～20 mA（別電源入力、電圧降下≤7 V）、読み取り範囲0～22 mA.HARTインピーダンス225 Ω、標準.出力タイプ4～20 mA.シンク出力電圧範囲2～30 V.負荷範囲0～500 Ω、従来型Tx入力時250 Ω公称（160～500 Ω）、スマートTx入力時.電流制限24 mA（最大450 Ω負荷）≤最大電流≤26 mA.応答時間20 ms（10～90 %ステップ変化）.性能参照。条件24V電源、250Ω負荷、周囲温度23±1℃校正精度≦±20μA直線性精度≦±20μA温度影響≦±2μA/℃絶縁試験電圧In/Out 2.5 kV; In/Supply 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.Environmental conditionsOperating temperaturetemperature limits -40 to +70 °C.Storage temperaturetemperature limits -45 to +80 °C.MountingTypeDIN-Rail 35 mm, with or without Power Bus or on custom Term.最大2.5 mm² (13 AWG)までの終端に対応する極性プラグイン・ディスコネクト・スクリュー端子台による接続寸法幅12.5 mm、奥行き123 mm、高さ120 mmステータス：アクティブチャネル：1製品ライフサイクルポリシー：EN認証SIL（TUV IT 25 SIL 0609 A、TUV_SUD、2025-07-29）適合宣言：適合宣言：D6000シリーズのEU適合宣言、適合宣言G3準拠付属品：OPT5096、JDFT049技術仕様：SIL 3 / SC 32完全独立チャンネル4～20 mAソース・シンク出力HART®互換高精度3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャンネル電圧：公称24 Vdc（18～30 Vdc）消費電流：20 mA @ 24 Vdc、20 mA出力電力損失：00 W @ 24 Vdc、20 mA出力： 1.00 W @ 24 Vdc、20 mA出力、250 Ω負荷時入力：4～20mA、電圧降下≤7V、読み取り範囲0～22mAHARTインピーダンス：225Ω出力：4～20mA、シンクアウト電圧範囲2～30V負荷範囲：0～500Ω電流制限：24mA（450Ω負荷まで）≦最大電流≦26m応答時間：20ms（10～90％ステップ変化）校正精度：≦±20μA直線性精度：≦±20μATemp.影響: ≤ ± 2 μA/°CTest Voltage: In/Out 2.5 kV; In/Supply 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 VO Operating temperature: -40 to +70 °CStorage temperature: -45 to +80 °CMounting：DINレール35 mm重量：約115 g接続：最大2.5 mm² (13 AWG)までのプラグイン式ディスコネクトねじ端子台寸法：5 mm x 123 mm x 120 mm： 12.5 mm x 123 mm x 120 mm
