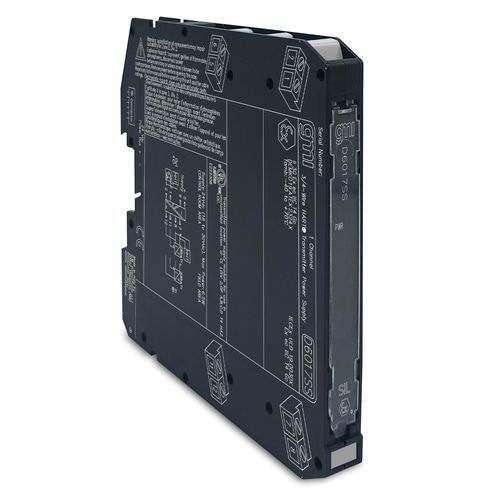

絶縁反復ディスプレイ D6017SS

SIL 3HART

リピータ電源D6017モジュールは、高リスク産業の安全関連システムでSIL 3レベルを必要とするアプリケーションに適した高信頼性アナログ入力インターフェースです。3線および4線4-20mAトランスミッタに通電するための完全フローティングDC電源を提供し、フローティング回路で電流を繰り返し、負荷を駆動します。この回路は、HART®デバイス用の双方向通信信号を可能にします。SIL 3 / SC 3ゾーン2/ディビジョン2での設置3/4線式Tx4-20 mAアクティブ入力、ソース・シンク出力HART®互換入出力短絡防止高精度3ポート絶縁、入力/出力/供給技術仕様:供給：電圧：公称24 Vdc（18～30Vdc）、逆極性保護。消費電流： 270 mA @ 24 Vdc、200 mA供給、20 mA出力信号、250 Ω、代表値。許容損失： 1.75 W @ 24 Vdc、200 mA供給、20 mA出力信号 on 250 Ω、typical.Input：入力：タイプ：入力：タイプ：4～20mA（電圧降下≦6V）、読み取り範囲0～24mA。トランスミッタ・ライン電圧： 公称24 V、最小23 V @ 200 mA。定格電流： 200 mA（リセット可能ヒューズ保護）、50～70℃で150 mAまで直線ディレーティング。HARTインピーダンス： 225Ω、標準出力：電流レンジ：4～20mA、25mAで制限。シンクアウト電圧範囲：2～30 V。従来のTx負荷：スマートTx負荷：公称250Ω（150～500Ω）。応答時間：10ms（10～90％のステップ変化）：性能： 参考値。条件：24V電源、250Ω負荷、周囲温度23±1℃。校正精度：≤ ± 20 µA。直線性精度： ≤ ± 20 µA。温度影響：≤ ± 2 µA/°C：タイプ：電源/入力500 V、電源/出力500 V、入力/出力500 V、フィールド電源/入力500 V、フィールド電源/出力500 V、フィールド電源/供給500 V.環境条件：動作温度: -40～+70 °C.保管温度：-45～+80 °C：タイプDINレール35 mm、パワーバス付き/なし、またはカスタム仕様。ボード。重量：約155 g 接続：極性プラグイン式ディスコネクトねじ端子台により、最大2.5 mm²（13 AWG）までの終端に対応。寸法幅12.5 mm、奥行き123 mm、高さ120 mm：1ステータスアクティブ
