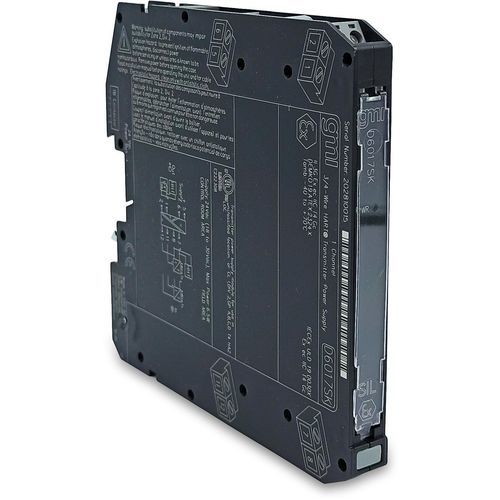

絶縁反復ディスプレイ D6017SK

SIL 34-20 mA

リピータ電源D6017モジュールは、高リスク産業の安全関連システムでSIL 3レベルを必要とするアプリケーションに適した高信頼性アナログ入力インターフェースです。3線および4線4-20mAトランスミッタに通電するための完全フローティングDC電源を提供し、フローティング回路で電流を繰り返し、負荷を駆動します。この回路は、HART®デバイス用の双方向通信信号を可能にします。SIL 3 / SC 3Installation in Zone 2/Div.2フィールド絶縁電源3/4線式Tx4-20 mAアクティブ入力、ソース・シンク出力HART®互換入出力短絡防止高精度3ポート絶縁、入力/出力/供給技術仕様:電源電圧公称24 Vdc (18～30 Vdc)、逆極性保護.消費電流255 mA @ 24 Vdc、200 mA供給、20 mA出力信号、250 Ω、標準.許容損失1.9 W @ 24 Vdc、200 mA供給、20 mA出力信号 on 250 Ω、typical.InputType4～20 mA（電圧降下≤ 6 V）、読み取り範囲0～24 mA.トランスミッタライン電圧公称24 V、最小23 V @ 200 mA.定格電流200 mA（リセット可能ヒューズ保護）、50～70°Cで150 mAまでリニアディレーティング。HARTインピーダンス225 Ω（標準）出力電流範囲4～20 mA、25 mAで制限シンクアウト電圧範囲2～30 V従来型Tx負荷0～550 ΩスマートTx負荷公称250 Ω（150～500 Ω）応答時間10 ms（10～90 %ステップ変化）性能参照。条件24 V電源、250 Ω負荷、周囲温度23 ± 1 °C.校正精度≤ ± 20 µA.直線性精度≤ ± 20 µA.温度影響≤ ± 2 µA/°C.絶縁タイプ電源/入力500 V、電源/出力500 V、入力/出力500 V、フィールド電源/入力500 V、フィールド電源/出力500 V、フィールド電源/供給500 V.環境条件動作温度-40～+70 °C.保存温度-45～+80 °C.取り付けタイプDINレール35 mm、電源バス付き/なし、またはカスタムTerm.最大2.5 mm² (13 AWG)までの終端に対応する極性プラグイン・ディスコネクト・スクリュー端子台による接続外形寸法幅12.5 mm、奥行き123 mm、高さ120 mm：ACTIVEChannels：1
