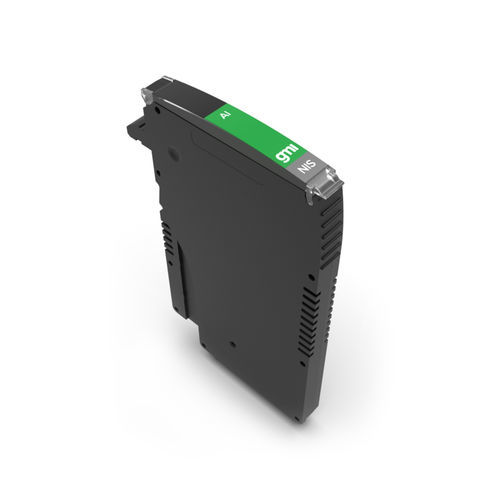

通信反復ディスプレイ X1-NIS-AI-01-S

インターフェイス電流絶縁

SIL3 2線式パッシブ/アクティブHART® Tx電流リピータ電流リピータ電源X1-NIS-AI-01モジュールは、高リスク産業の安全関連システムでSIL 3レベルが要求されるアプリケーションに適したハイインテグリティなアナログ入力インターフェースです。従来の2線式パッシブ4-20mAトランスミッタに通電するための絶縁電源を提供し、同時にシステムカードに電流をリピートします。2線式アクティブ・トランスミッターもサポートされています。この回路は、パッシブおよびアクティブデバイスの双方向HART®通信を可能にします。モジュールは常に電流をシンクし、終端ボードはソースループへの使用を拡張します。IEC 60947-5-6 NAMUR NE 43規格に従った範囲外電流フォルトは、オプションのゲートウェイを通して設定可能なリミットで利用可能です。保守作業を容易にするため、フィールドデバイスは、2ポジションの挿入/引き抜きレバー機構によって切り離すことができます。この製品には専用の終端ボードが必要です。特長ESSIL 3 / SC 3ゾーン2 / ディビジョン2への設置保守作業を容易にするループ切断4-20 mA 2線式アクティブ・パッシブ入力HART®互換IEC 60947-5-6 NAMUR NE 43に準拠した範囲外フォルト入出力短絡防止高精度3ポート絶縁、入力/出力/供給STATUS：ACTIVECHANNELS：1一般消費電力0.55W（パッシブTx）、1.05W（アクティブTx）＠24Vdc、20mA、24Vdc＋250Ω出力、標準システム電源電圧公称24Vdc（18～30Vdc）消費電流23mA＠24Vdc、20mA、標準システム出力タイプ電流4～20mA。モジュールは常に電流をシンクし、終端ボードはソース・ループに使用を拡張する。応答時間≤ 20 ms（4～20 mAまたは20～4 mA）。電流制限26 mA標準。最大負荷600 Ω。最大電圧30 V。最小電圧15 V（直列抵抗電圧降下を含む）。フィールド入力タイプ電流4～20 mA、パッシブまたはアクティブTx.パッシブTxライン電圧最小20 V @ 20 mA.アクティブTx電圧降下最大6.5 V @ 20 mA.電流制限26 mA（標準）.フォルトタイプ設定可能なリミットを持つ範囲外フォルトが共通フォルトラインで利用可能です。条件24 V電源、24 V + 250 Ω出力、周囲温度23 ± 1 °C.直線性精度≤ ± 20 µA.校正精度≤ ± 20 µA.温度影響≤ ± 2 µA/°C.絶縁試験電圧フィールド・イン/システム・アウト2.5 kV; フィールド・イン/システム電源2.認証：ATEX：FM ATEX ゾーン 2 X1 シリーズ英語証明書（ヨーロッパ）FM23ATEX0039X、FM、2025-08-13Ex：FM US X1 シリーズ部門およびゾーン英語証明書（北米）FM23US0073X、FM、2025-08-12Ex：FM Canada X1 シリーズ部門およびゾーン英語証明書（北米）FM23CA0055X、FM、2025-08-12IECEx：FM IECEx X1 シリーズ英語証明書（国際）IECEx FMG 23.0018X, FM, 2025-08-12SIL: TUV IT 25 SIL 0528 A SIL Certificate Summary (International) TUV IT 25 SIL 0528 A Rev.1、TUV_SUD, 2025-09-19SIL: FM UKEx zone 2 X1 Series English Certificate (United Kingdom) FM23UKEX0040X, FM, 2025-08-14適合宣言:X1-NIS-AI-01のEU適合宣言X1-NIS-AI-01のUK適合宣言技術仕様:製品：X1-NIS-AI-01-SChannels:1消費電力： 0.55W（パッシブTx）、1.05W（アクティブTx）＠24Vdc、20mASystem電源電圧：公称24Vdc（18～30Vdc）消費電流：23mA＠24Vdc、20mASystem出力：電流4～20 mA、常に電流をシンク応答時間： ≤ 20 ms電流制限： 26 mA標準最大負荷： 600 Ω最大電圧： 30 VM最小電圧： 15 Vフィールド入力：電流4～20 mA、パッシブまたはアクティブTxパッシブTxライン電圧：最小20 V @ 20 mAAアクティブTx電圧降下：最大6.5 V @ 20 mALinearity精度：≤ ± 20 µAC校正精度：≤ ± 20 µAT温度影響：≤ ± 2 µA/°C絶縁テスト電圧：フィールドイン/システムアウト2.5 kV、フィールドイン/システムサプライ2.5 kV、システムアウト/システムサプライ500 VO動作温度： -40～+70 °C保存温度： -45～+80 °C取り付け：カスタム終端ボード上重量：約55 g寸法：幅10 mm、奥行き80 mm：幅10mm、奥行き80mm、高さ120mm
