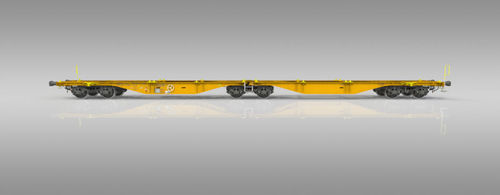

車輪付き運搬機 Sggrss 80´

プラットフォームコンテナ用

概要
この2プラットフォーム・3台ボギーの連接式インターモーダル貨車 Sggrss 80' は、20フィート、30フィート、40フィートのコンテナおよび互換性のあるスワップボディの効率的輸送を目的に設計されています。TSI、EN、UIC 規格に適合し、TEN GE 表示で走行登録されています。

特徴

• 3台のボギーを持つ連接設計により荷重分散が柔軟で、軌道への負荷を低減します。
• TSI、EN、UIC の要件に沿って設計・認証されており、UIC 596-6 準拠で「C」表示があります。
• 総合計で約108.0 t の高い積載能力（両プラットフォーム合計）。

適合性
UIC 592（ISO 668）に準拠したコンテナおよび UIC 592・UIC 596-6 に準拠したスワップボディに対応します。積載方法は積載図に従います。

• シリーズ1 貨物コンテナ – 1CX、1C、1CC、1AX、1A、1AA、+ 1BX、1B、1BB (1)(2)(3)
• 対称スワップボディ – (20)、40、+ (30) (1)、+ (21)、22、23、24、(26)、(29) (2)、+ (31) (3)
• 非対称スワップボディ – NA + (81)、82、(84)、(85)、(86) (1)、+ (60) (2)(3)

技術仕様

• 軸重：22.5 t / 軸
• 軌間：1,435 mm
• 積載プロファイル：G1-TSI
• ブレーキ方式："SS" および "S"
• ブレーキ型式：GP-A (K)
• 135.0 t時の最高速度：100 km/h
• 120.0 t時の最高速度：120 km/h
• 気候条件：T1
• 最小曲線半径 Rmin（単独の切り離し車両）：75.0 m
• バッファ間長：26,040 mm
• 自重：約27.0 t
• 有効積載量：約108.0 t
• 積載高さ：1,155 mm
• ボギー型式：Y25Ls(s)1-KV
• コンテナスピゴット数：16；20；24；32；40
