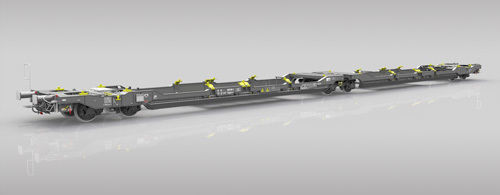

車輪付き運搬機 Sdggmrss

プラットフォームコンテナ用

特長

• 3軸ボギーを持つ二つのプラットフォーム構成の連接貨車で、新しいインターモーダルワゴン・ファミリーに属します。
• IRS 50596-5 に基づく互換コード "e" のエンベロープを持つセミトレーラーの輸送に適しています。
• ISO 668 に準拠した20', 30', 40', 45'のISOコンテナや、UIC 592およびIRS 50596-6に準拠したスワップボディの輸送にも対応します。
• 設計はTSI、EN、UIC規格に適合し、交通運行のためのTEN GEマーキングを備えています。
• IRS 50596-6 に適合し、互換コード "e" を持つ "C" および "P" マーキングを有します。
• アンダーフレームはEN 12663-2に準拠しています。

搭載可能物

• ISO 668 によるクラス1 – 1C、1CC、1CX、1B、1BB、1BX、1A、1AA、1AX、1EEのコンテナ。
• IRS 50592 に準拠した左右対称および非対称のスワップボディ。
• IRS 50596-5 に基づく互換コード "e" のエンベロープを持つセミトレーラー。

積載
積載の可能性は提供される積載図に従います。特定の配置や軸重配分の制限については図を参照してください。

パラメータ
軸重：22.5 t
軌間：1.435 mm
走行限界：G1+GI1 – TSI WAG
ブレーキ方式："S" または "SS"
ブレーキ形式：GP-A (K)
最高速度、SS運用（軸当たり最大20 tまで）：120 km/h
最高速度、S運用（軸当たり最大14.5 tまで）：120 km/h
最高速度、S/SS運用（軸当たり最大22.5 tまで）：100 km/h
気候条件：T1、T3 – TSI WAG
最小曲線半径（単車）：75.0 m
緩衝器間長さ：34,200 mm
自重：約 35.0 t
積載量：約 100.0 t
コンテナの積載高さ：1,155 mm
ボギー形式：Y25Ls(s)di(f)-KC1(V)

仕様

• 軸重：22.5 t
• 軌間：1.435 mm
• 走行限界：G1+GI1 – TSI WAG
• ブレーキ方式："S" または "SS"
• ブレーキ形式：GP-A (K)
• 最高速度（SS運用、軸当たり最大20 tまで）：120 km/h
• 最高速度（S運用、軸当たり最大14.5 tまで）：120 km/h
• 最高速度（S/SS運用、軸当たり最大22.5 tまで）：100 km/h
• 気候条件：T1、T3 – TSI WAG
• 最小曲線半径（単車）：75.0 m
• 緩衝器間長さ：34,200 mm
• 自重：約 35.0 t
• 積載量：約 100.0 t
• コンテナの積載高さ：1,155 mm
• ボギー形式：Y25Ls(s)di(f)-KC1(V)
