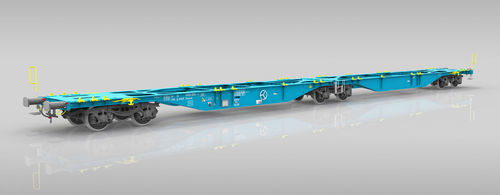

車輪付き運搬機 Sggmrss 90´

プラットフォームコンテナ用

特長

• 3台の台車を持つ二平台の連接式貨車で、新しいインターモーダル貨車ファミリーに属します。
• 20'、30'、40'、45'の各種コンテナおよびスワップボディを輸送可能な複数の構成で製造されます。
• 設計はTSI、EN、UIC規格に適合し、走行用にTEN GEマーキングを備えています。
• IRS 50596-6に適合し、「C」マーキングを有します。
• 床下構造は自動連結器（Automatic Coupler）取り付けに関するEN 12663-2およびUIC 530-1の要件に準拠しています。

搭載能力

• ISO 668のコンテナクラス：1、1C、1B、1A、1EEに対応します。
• IRS 50592に準拠した左右対称および非対称のスワップボディを受け入れます。
• 適切なISOコーナーを備えた専用の上部構造を装着可能です。

注意
積載の詳細は積載図に従います。

仕様
軸重: 22.5 t / 軸
軌間: 1,435 mm
車両限界: G1+GI1 – TSI WAG
ブレーキ方式: "S" または "SS"
ブレーキ種別: GP-A (K)
最高速度, SS方式 (軸荷重最大20 t): 120 km/h
最高速度, S方式 (軸荷重最大14.5 t): 120 km/h
最高速度, S/SS方式 (軸荷重最大22.5 t): 100 km/h
気候条件: T1 – TSI WAG
最小曲線半径 (Rmin): 75.0 m
バッファ間長さ: 29,590 mm
自重: 約27.8 t
積載量: 約107.2 t
積載高さ: 1,155 mm
台車型式: Y25Ls(s)1-KV

技術仕様

• 軸重: 22.5 t / 軸
• 軌間: 1,435 mm
• 車両限界: G1+GI1 – TSI WAG
• ブレーキ方式: "S" または "SS"
• ブレーキ種別: GP-A (K)
• 最高速度 (SS方式, 最大20 t/軸): 120 km/h
• 最高速度 (S方式, 最大14.5 t/軸): 120 km/h
• 最高速度 (S/SS方式, 最大22.5 t/軸): 100 km/h
• 気候条件: T1 – TSI WAG
• 最小曲線半径 (Rmin): 75.0 m
• バッファ間長さ: 29,590 mm
• 自重: 約27.8 t
• 積載量: 約107.2 t
• 積載高さ: 1,155 mm
• 台車型式: Y25Ls(s)1-KV
• 対応コンテナ: ISO 668クラス（20'、30'、40'、45'）およびIRS 50592に準拠したスワップボディ
