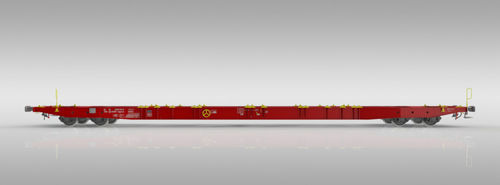

車輪付き運搬機 Sggnss 80´

コンテナ用

特長

• 本インターモーダル貨車は、ISO 668に分類される各種長さのコンテナおよびスワップボディ（20', 30', 40'）の輸送に適しています。
• 車両設計はTSI、EN、UIC基準の要件を満たしており、運行のためのTEN GEマーキングを有しています。

対応能力

• ISO 668に準拠したコンテナ：クラス1 – 1E、1C、1B、1A。
• UIC 592に基づくスワップボディ（UIC 596-6準拠）：
  • 対称型スワップボディ – (20)、(21)、22、23、24、(26)、(29)、(30)、(31)、40、42、(44)、(45)。
  • 非対称型スワップボディ – (60)、(81)、82、(84)、(85)、(86)、(91)、(94)、(95)、96、(97)、(98)。

追加情報
積載の可否は積載図に従います。

パラメータ（表）
軸重：22.5 t
自重：21.5 t
軌間：1,435 mm
走行限界：G1-TSI
制動方式："SS"
ブレーキ型式：GP-A (K)
最高速度（軸重 14.5 t 以下）：120 km/h
最高速度（軸重 14.5 t 超）：100 km/h
気候条件：T1-TSI
最低曲線半径（Rmin）：75.0 m
最低曲線半径（Rmin）：150.0 m
緩衝器間長さ：25,940 mm
下回り長さ：24,700 mm
積載高さ：1,155 mm
台車型式：Y25Ls(s)1-K
車輪直径：920 mm
コンテナ用スピゴット数：34

注記
ここに記載の内容は一般的な参考情報です。

技術仕様

• 軸重：22.5 t
• 自重：21.5 t
• 軌間：1,435 mm
• 走行限界：G1-TSI
• 制動方式："SS"
• ブレーキ型式：GP-A (K)
• 最高速度（軸重 14.5 t 以下）：120 km/h
• 最高速度（軸重 14.5 t 超）：100 km/h
• 気候条件：T1-TSI
• 最小曲線半径 (Rmin)：75.0 m および 150.0 m
• 緩衝器間長さ：25,940 mm
• 下回り長さ：24,700 mm
• 積載高さ：1,155 mm
• 台車型式：Y25Ls(s)1-K
• 車輪直径：920 mm
• コンテナ用スピゴット数：34
• ISO 668 コンテナ（20', 30', 40'）および多くのUICスワップボディ型（UIC 592 / UIC 596-6準拠の対称・非対称）に対応
