車輪付き運搬機 Zagsプラットフォーム
お気に入りに追加する
商品比較に追加する
特徴
- 駆動
- 車輪付き
- 特性
- プラットフォーム
- 積載量
66 t
(72.8 us ton)
詳細
概要
適合性と規格
運用と積卸し
安全性と走行装置
技術仕様

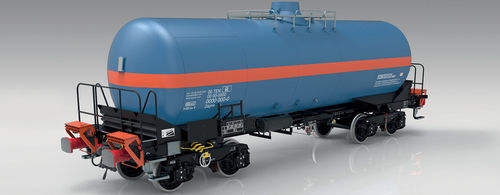

- 4軸タンク貨車 Zags は、液化塩素および/または二酸化硫黄の輸送を目的に設計されています。タンクコード P22DH、試験圧力 22 bar、有効容量 最小 53.0 m³。
- 液面下の開口部は無し。タンク中央の勾配は水平。使用温度範囲は -40 °C ～ +50 °C。
適合性と規格
- RID および TSI 規定、対応する EN / UIC 規格に基づき設計・製造されています。
- スイスの要件「Gemeinsame Erklärung II (GE II)」2016 に適合し、走行のための TEN GE マーキングを有します。
- 車台およびタンクヘッドの補強は RID TE25（項目 b) および d)）に準拠しています。
運用と積卸し
- 積込・積卸しは、タンク上部の DN500 人孔カバーに装着された DN40 バルブを通じて行います。上面バルブは空気式で制御されます。
- バルブ周囲には作業用プラットフォームがあり、安全な作業を確保します。両側にプラットフォームが設置されています。
- 脱線検知装置（EDT101）および計量バルブが車体全体に装備されています。
安全性と走行装置
- 強化された連結装置部品およびアンチクライミング機構付の衝撃緩衝装置を装備しています。
- ブレーキ方式：「S」；ブレーキ型式：KE-GP-A (K) 2xCFCB（KEf 分配器）。
- 台車形式：Y25Lsif-C-V / Y25Lsi-C または Y25Lsdif-KC1V / Y25Lsdi-KC1。
技術仕様
- 軸重：22.5 t / 軸
- 軌間：1,435 mm
- 車両限界：G1-TSI
- 制動方式：「S」
- ブレーキ型式：KE-GP-A (K) 2xCFCB（KEf 分配器）
- 最高速度（積載 90.0 t）：100 km/h
- 最高速度（空車）：120 km/h
- 気候条件：T1 または T3
- 最小曲線半径（Rmin）：35.0 m
- 緩衝器間長さ：12,500 mm
- 有効容量：最小 53.0 m³
- タンク中央勾配：水平
- 計算／設計圧力：22 bar
- 自重（最大）：24.0 t
- 最大積載量（最小）：66.0 t
- 台車型式：Y25Lsif-C-V / Y25Lsi-C または Y25Lsdif-KC1V / Y25Lsdi-KC1
