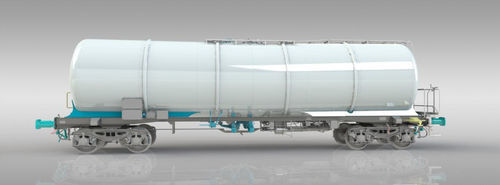

車輪付き運搬機 Za(c)ns

特徴

• 88 m³のタンク貨車 Za(c)ns は白色鉱物油輸送用に設計されています。タンクコード L4BH、試験圧力 4 bar。
• RIDおよびTSI規格、関連するEN / UIC規格に準拠して製造。走行用にTEN GEマーキングを装備。
• 自重は約20.9 t（ULT25車輪＋標準ブレーキ）または20.7 t（ULT25＋CFCBブレーキ）。
• 使用温度範囲 −20 °C～＋50 °C。自動連結器取り付けに関するEN 12663-2およびUIC 530-1に準拠した構造。

機能

• ドーム（4本ねじのフラップカバー）からの充填、またはオプションのDN 150給油ノズルでの充填。
• 液相用にT配管および片側傾斜弁DN 100を備え、軌道レベルから両側で操作可能。
• 気相用にDN 50 / 2インチの接続を装備。
• 充填・排出設備は顧客要件に合わせて調整可能。
• 本ワゴンは複数の構成で製造・納入可能：
• アンダーフレーム：タンクに沿って固定するセンターキットあり/なし（モジュラーソリューション）。
• ブレーキオプション：標準構成でKE-GP-A(K)またはMH-GP-A(K)、またはオプションのCFCB。いずれも貨物車のさらなるデジタル化の基盤を提供。

利点

• ブレーキ構成により自重を低減（約20.9 tまたは20.7 t）。
• 車両長が短い（15,000 mm）ためヤードでの取り扱いが容易。
• 軽量品輸送に最適化されたタンク容量。

パラメータ
軸重：22.5 t/軸
軌間：1,435 mm
断面限界：G1-TSI
ブレーキ方式：S
ブレーキ型式：MH-GP-A(K), KE-GP-A(K)
90.0 t時最高速度：100 km/h
無負荷時最高速度：120 km/h
気候条件：T1, T3
最小曲線半径 Rmin：35.0 m
緩衝器間長：15,000 mm
有効容積：約 88.0 m³
タンク中央勾配：10°
設計圧力 / 試験圧力：4 bar / 4 bar
最大使用圧力：3 bar
自重：約 20.9 t（構成により変動）
積載量：約 69.1 t
ボギー型式：Y25Lsd-KP1, Y25Lsdi(f)-KCI(V)
装備材質：炭素鋼

技術仕様

• モデル：Za(c)ns
• 有効（タンク）容積：約 88.0 m³
• 軸重：22.5 t/軸
• 軌間：1,435 mm
• 緩衝器間長：15,000 mm
• 自重：約 20.9 t（ブレーキ構成により）
• 積載量：約 69.1 t
• 設計圧力 / 試験圧力：4 bar
• 最大使用圧力：3 bar
• 使用温度範囲：-20 °C ～ +50 °C
• 利用可能なブレーキ型式：MH-GP-A(K), KE-GP-A(K), CFCB オプション
• ボギー型式：Y25Lsd-KP1, Y25Lsdi(f)-KCI(V)
• タンク中央勾配：10°
• 最小曲線半径 (Rmin)：35.0 m
• 装備材質：炭素鋼
