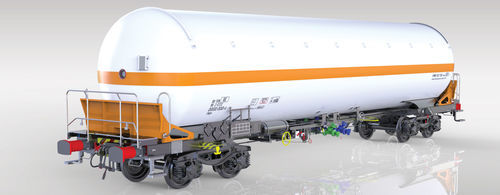

車輪付き運搬機 Zags

プラットフォーム

特長

• タンクコードP29BHに基づき、無水アンモニア（UN1005）および液化炭化水素（LPG）の輸送用に設計されています。
• RIDおよびTSI規則、関連するEN / UIC規格に準拠して設計・製造されています。アンダーフレームはEN 12663-2およびUIC 530-1に準拠しています。TEN GEマーキング付きで運行可能です。
• アンモニア輸送に最適化された容量対重量比。タンクヘッドの板厚はRID TE 25 b)に準拠。
• EN 12561-6準拠のカバー付きDN 500マンホールから点検可能。

性能

• 両側の線路レベルから油圧制御で操作する底部バルブによる給排出。
• 液相・気相用のT管および側方斜め弁DN 80を装備。気相には標準でDN 80/DN 50の減径装置を装備。
• サンシールド取り付けおよびタンクコードのP27BHへの変更に対応可能。
• 充填最低温度：-40 °C。
• 給排出装置や付属品は顧客要件に応じて適合可能。軸受、車軸箱、ブレーキブロック、バッファ、連結装置などの選択肢あり。
• オプションの安全装置：アンチクライミングシステム、脱線検知装置EDT101。RID TE 25 d)に準拠した保護シールド、追加プラットフォーム、液面計のオプションあり。
• マンホールの位置はタンクヘッド軸上にあり、知的財産番号Ru.068711に準拠。

パラメータ
軸重：22.5 t / 軸
軌間：1,435 mm
車両限界：G1-TSI
ブレーキ区分：“S”
ブレーキ形式：KE-GP (K)
最高速度（満載 90.0 t）：100 km/h
最高速度（空車）：120 km/h
気候条件：T1
R_min：35.0 m
緩衝器間長さ：16,960 mm
有効容量：~106.0 m³
タンク中央勾配：水平
設計圧力：29 bar
自重：~34.9 t
積載量：~55.1 t
台車形式：Y25Lsd-KP1
*自重は台車形式、車輪セット、追加装備により変動します。

仕様

• モデルファミリー：Zagsシリーズ
• 想定貨物：無水アンモニア（UN1005）および液化炭化水素（LPG）— タンクコードP29BH
• 有効容量：~106.0 m³；設計圧力：29 bar；最低充填温度：-40 °C
• 軸重：22.5 t / 軸；積載量：~55.1 t；自重：~34.9 t（構成により変動）
• 最高速度：100 km/h（満載90 t）／120 km/h（空車）；軌間：1,435 mm；車両限界：G1-TSI
• ブレーキ区分：“S”；ブレーキ形式：KE-GP (K)；台車形式：Y25Lsd-KP1（他のオプションあり）
• タンク装備：DN 500マンホール（EN 12561-6）、T管およびDN 80バルブ、気相のDN 80/DN 50減径、線路レベルでアクセス可能な油圧式底部バルブ
• 基準・適合：RIDおよびTSI規則；EN / UIC規格；アンダーフレームはEN 12663-2およびUIC 530-1に準拠；TEN GEマーキング

注記
注：本記載の内容は一般的な情報提供を目的としています。
