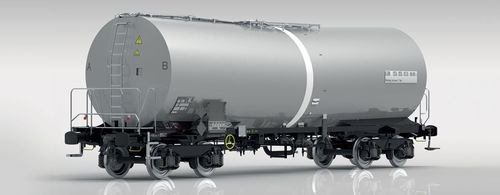

車輪付き運搬機 Zaens

特徴

• 本タンク貨車は、タンクコードL4BHに準拠した液体化学品の輸送用に設計されています。
• 加熱システムは、タンク下部に配置された2つの独立した低プロファイルチャネル回路で構成されています。
• タンクは80mmの断熱材で断熱され、ステンレス鋼板で覆われています。
• 車両設計はRID、TSI、EN、UICの要件に適合し、交通運行のためのTEN GEマーキングが施されています。

機能

• 積込／充填は、4本のネジで固定されたフラップカバーを備えたドーム（マンホール）を介して行われ、輸送物質の特性に応じます。
• 排出は下側から行われ、排出管はDN 100です。
• 底部バルブは機械式の両側操作装置で作動します。
• 温度監視用に温度計が装備されています。

パラメータ
軸重 — 22.5 t / 軸
軌間 — 1,435 mm
車両限界 — G1-TSI
ブレーキ方式 — “S”
ブレーキ型式 — KE-GP (K)
90.0 t時最高速度 — 100 km/h
空車時最高速度 — 120 km/h
気候条件 — T1
最小曲線半径 Rmin — 35.0 m
緩衝器間長 — 14,150 mm
有効容量 — 約 73.5 m3
タンク中心傾斜 — 1.5°
設計圧力 — 4 bar
最大使用圧力 — 3 bar
自重（空車重量） — 約 22.4 t (BA314)
積載量 — 約 67.6 t
台車形式 — Y25Lsd-KP1 または Y25Lsd-K
加熱温度 — 最大 160° C
装備材質 — 炭素鋼

技術仕様

• モデルファミリー：Zaens（有効容量 約73.5 m³）
• 想定貨物：液体化学品（タンクコード L4BH）
• タンク断熱：80 mm 断熱材、ステンレス鋼板被覆
• 加熱：タンク下の2つの独立した低プロファイルチャネル回路；加熱温度 最大160° C
• 積込：4本ネジで固定されたフラップカバー付きドーム
• 排出：側面下部の排出管 DN 100；機械式両側操作装置付き底部バルブ
• 温度計：装備済み
• 設計／規格：RID, TSI, EN, UICに適合；交通運行のためのTEN GEマーキング
• 軸重：22.5 t/軸
• 軌間：1,435 mm
• 車両限界：G1-TSI
• ブレーキ方式／型式：“S” / KE-GP (K)
• 速度：90.0 t時 最大100 km/h、空車時 120 km/h
• 気候条件：T1
• 最小曲線半径 Rmin：35.0 m
• 緩衝器間長：14,150 mm
• 中心傾斜：1.5°
• 設計圧力 / 最大使用圧力：4 bar / 3 bar
• 自重：約 22.4 t (BA314)
• 積載量：約 67.6 t
• 台車形式：Y25Lsd-KP1 または Y25Lsd-K
• 装備材質：炭素鋼
