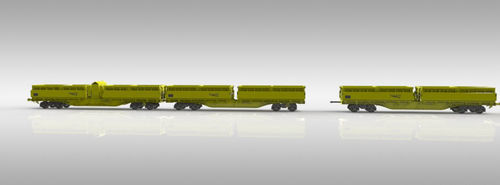

車輪付き運搬機 MRA UK

特殊自動ダンプ

特徴

• この自動排出式ホッパー貨車は、バラスト（物質密度1,450 kg/m3）の輸送向けに設計されています。
• 車載の415 V 三相発電機が油圧ポンプに電力を供給し、ボックスの傾倒、ドアのロック機構および排出シュートを制御します。
• ユニット間は連結バーで接続されており、英国内の運行向けにENグループ規格に基づいて設計されています。

機能

• 各ユニットは左右いずれ側にも傾倒可能な2つの傾斜ボックスを備えています。
• 遠隔操作による排出制御が可能で、電気的インターロックにより安全な動作順序を確保します。
• ドアは油圧式で、貨物の飛散やこぼれを防ぐ構造です。

パラメータ
軸重：22.5 t / 軸
軌間：1,435 mm
荷重規格：W6a
ブレーキ形式：UK
ブレーキ種別：GP-A (K)
最大速度（積載 90.0 t 時）：100 km/h / 60 mph
最大速度（無負荷）：120 km/h / 75 mph
気候条件：T1
Rmin：60.0 m
緩衝器間長さ：82,100 mm
自重：約 167.5 t
積載量：約 282.5 t
容積：204.0 m3
積載幅：2,190 mm
積載長：7,084 mm*
ボックス材料：炭素鋼
台車形式：AM III
車輪直径：920 mm
軸距：1,800 mm
ドア動作：油圧式

すべての寸法はミリメートル単位です。

仕様 / 技術仕様

• 型式 / シリーズ：MRA UK（5両編成 特殊側方傾倒貨車）
• 適合貨物：バラスト（物質密度1,450 kg/m3）
• 油圧用電源：車載 415 V 三相発電機
• ユニット接続：連結バー
• 傾斜ボックス：ユニットごとに2基、左右どちら側にも傾倒可能
• 排出制御：遠隔操作および電気的インターロック
• ボックス材料：炭素鋼
• 台車形式：AM III
• 軸重：1軸あたり22.5 t
• 軌間：1,435 mm
• 5両編成合計容積：204.0 m3（記載値）
• Rmin（最小曲線半径）：60.0 m
• 緩衝器間長さ：82,100 mm
• 自重（約）：167.5 t
• 積載量（約）：282.5 t
• 最大速度（積載 90.0 t）：100 km/h（60 mph）；無負荷：120 km/h（75 mph）
• ドア動作：油圧式
