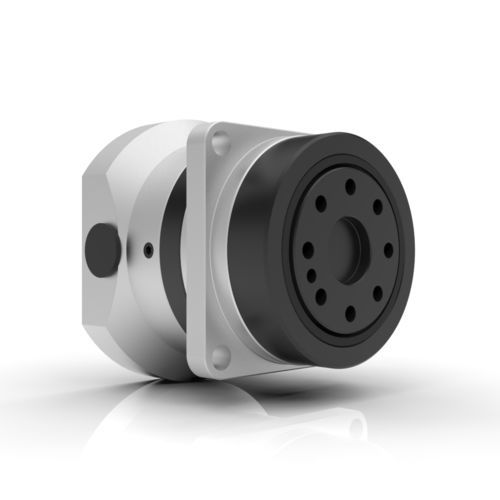

ゼロバックラッシュ歯車減速機 CSG-GH波動同軸中実軸
お気に入りに追加する
商品比較に追加する
特徴
- 軸方向
- 同軸
- 軸構成
- 中実軸
- トルク
- 200 - 500 Nm, 100 - 200 Nm, 500 - 1000 Nm, 50 - 100 Nm, 20 - 50 Nm, 1 - 2 kNm, 2 - 5 kNm, 10 - 20 Nm
- 性能
- ハイトルク, ゼロバックラッシュ
- 応用
- サーボ モーター用, 軸
- その他の特徴
- フランジ付き, エンジン用
- 回転速度
2,800 rpm, 3,800 rpm, 4,800 rpm, 6,500 rpm, 8,500 rpm
(17,592.92 rad.min-1, 23,876.1 rad.min-1, 30,159.29 rad.min-1, 40,840.7 rad.min-1, 53,407.08 rad.min-1)- -Not Tr-
50 unit, 80 unit, 100 unit, 120 unit, 160 unit
詳細
ゼロバックラッシCSG-GHハーモニックドライブ®ギヤヘッドは、当社標準ギヤヘッド(CSF-GH)と比較して30%の高トルクと42%の長寿命を実現し、高い精度と繰り返し精度を維持します。CSG-GHシリーズは、当社独自のS歯形を採用し、他の追随を許さない性能を発揮します。クイックコネクト®カップリングの採用により、あらゆるサーボモータに簡単に装着できます。
ゼロバックラッシ
5種類のフレームサイズ
精度<1 arc-min
繰り返し精度：±4～±10アーク秒
クロスローラー出力ベアリング
フランジ出力、キーなし出力シャフト、またはキーとセンタータップ穴付きシャフトで利用可能
---
