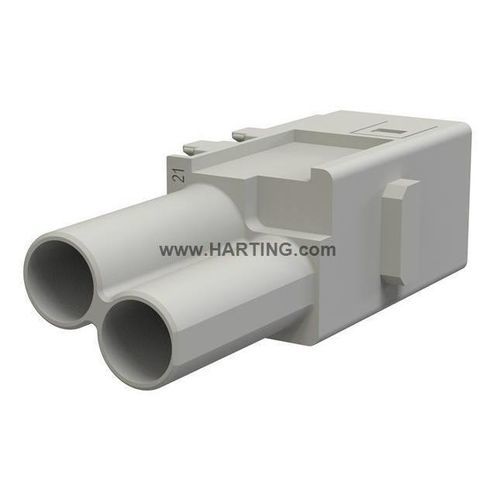

データ用接続モジュール Han-Mod_M_CC_2_F_C.2_PIT

電源電線対電線メス

製品名
Han-Mod_M_CC_2_F_C.2_PIT

主な特長

• Han® Domino CC Cube モジュール（Domino module、Large Tab）
• Push-In 終端（工具不要）
• メス接点 — 2極
• 導体断面積：1.5 ... 6 mm²
• 定格電流：40 A、定格電圧：500 V
• インサート材質：ポリカーボネート（PC）、色：RAL 7032（pebble grey）

説明 / 詳細
配電盤や機器内の電源・信号用途向けに設計されたコンパクトなモジュラーインサートです。画像はイメージです。正確な仕様は技術データを参照してください。

分類 / モジュール情報
カテゴリ：Modules
シリーズ：Han-Modular®
モジュールタイプ：Han® Domino CC Cube
モジュールサイズ：Domino module
モジュールの説明：Large Tab

バージョン

• 終端方法：Push-In
• 極性：メス
• 接点数：2

電気 / 機械

• 導体断面積：1.5 ... 6 mm²
• 電線外径：≤6.3 mm
• 定格電流：40 A
• 定格電圧：500 V
• 定格耐電圧（インパルス）：6 kV
• 汚染度：3
• 絶縁抵抗：>10^10 Ω
• はんだ付け長/剥ぎ取り長：12 mm
• 使用温度範囲：-40 ... +125 °C
• 嵌合サイクル：≥ 500

材質と適合性

• インサート材質：ポリカーボネート（PC）、色：RAL 7032（pebble grey）
• UL94 難燃性：V-0
• RoHS / ELV：適合 ; China RoHS：e
• REACH 附属書 XVII / ANNEX XIV / SVHC：含有せず
• California Proposition 65：含有せず
• 鉄道車両の防火：EN 45545-2（R22, R23 — HL1–3）

商業 / 梱包

• パッケージサイズ：2
• 正味重量：13.2 g
• 原産国：ルーマニア
• GTIN：5713141113397

技術仕様

• シリーズ：Han-Modular® — Han® Domino CC Cube（Domino module、Large Tab）
• 終端：Push-In；極性：メス；接点数：2
• 導体断面積：1.5 ... 6 mm²；電線外径：≤6.3 mm
• 電気定格：40 A / 500 V；定格耐電圧：6 kV
• 動作温度：-40 ... +125 °C；嵌合サイクル ≥ 500
• 材質：ポリカーボネート（PC）、RAL 7032；UL94：V-0
