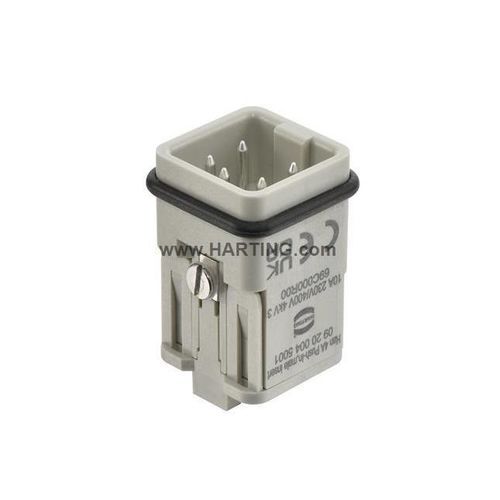

電源接続モジュール Han 4A

オスはめ込み式4極

製品コード
品番: 09 20 004 5001

概要

• タイプ: インサート、プッシュイン端子
• 極性: オス
• シリーズ: Han A®
• 材質（インサート）: ポリカーボネート (PC)、UL94 V-0
• 色（インサート）: RAL 7032（ペブルグレー）
• PE接点: 有り

主な特性
定格電流: 10 A
サイズ: 3 A
接点数: 4
導体断面積: 0.5 ... 2.5 mm²
推奨ドライバー: マイナス 0.6 x 3.5、PH1
使用温度範囲: -40 ... +125 °C
嵌合回数: ≥ 500

規格・認証
仕様: IEC 60664-1、IEC 61984
認証: CE、UKCA
鉄道車両における防火: EN 45545-2 (2020-08) + A1 (2023-10) — 要件セット R22 (HL 1-3)、R23 (HL 1-3)

商業データ
梱包数量: 10
正味重量: 15.9 g
原産国: ルーマニア
欧州関税番号: 85366990
GTIN: 5713140447929
eCl@ss: 27440205 Contact insert for industrial connectors
ETIM: EC000438
UNSPSC 24.0: 39121522

注意
画像はイメージです。製品説明を参照してください。

技術仕様

• カテゴリ: Inserts
• 終端方式: Push-In
• サイズ: 3 A
• 接点数: 4
• 導体断面積 (mm²): 0.5 ... 2.5
• 定格電流: 10 A
• 定格電圧（導体-接地）: 230 V
• 定格電圧（導体-導体）: 400 V
• 定格インパルス電圧: 4 kV
• 汚染度: 3
• 絶縁抵抗: >10^10 Ω
• 推奨ドライバー: マイナス 0.6 x 3.5 および PH1
• 使用温度範囲: -40 ... +125 °C
• 嵌合回数: ≥ 500
• 材質（インサート）: ポリカーボネート (PC)、UL94 V-0
• RoHS / ELV: 適合
• REACH / SVHC / 添付書類 XIV / XVII: 非含有
• カリフォルニア州 Proposition 65: 有（鉛）
• 規格: IEC 60664-1、IEC 61984
• 認証: CE、UKCA
