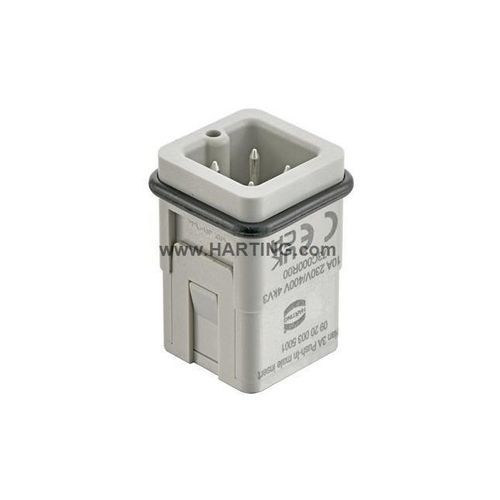

主電源コネクター Han 3A

オスはめ込み式接地

識別
品番: 09 20 003 5001
シリーズ: Han A®
カテゴリ: Inserts

主な特長

• 端子方式: プッシュイン (Push-In)
• 形状: オス
• サイズ: 3 A
• 定格電流: 10 A
• 接点数: 3
• 導体断面積: 0.5 ... 2.5 mm²
• PE 接点: 有
• 材料 (インサート): ポリカーボネート (PC)
• 色 (インサート): RAL 7032 (pebble grey)

技術的特性
導体-接地 定格電圧: 230 V
導体-導体 定格電圧: 400 V
耐電圧 (インパルス): 4 kV
汚染度: 3
絶縁抵抗: >10¹⁰ Ω
推奨ドライバー: マイナス 0.6 x 3.5 または PH1
使用温度範囲: -40 ... +125 °C
嵌合回数: ≥ 500

規格・認証
規格: IEC 60664-1; IEC 61984
認証: CE; UKCA

商業データ
梱包数量: 10
原産国: ドイツ
欧州税関番号: 85366990
GTIN: 5713140434813
eCl@ss: 27440205 Contact insert for industrial connectors
ETIM: EC000438
UNSPSC 24.0: 39121522

注意事項
画像はイメージです。製品説明を参照してください。

技術仕様

• 導体断面積: 0.5 ... 2.5 mm²
• 定格電流: 10 A
• 定格電圧 (導体-接地): 230 V
• 定格電圧 (導体-導体): 400 V
• 耐電圧 (インパルス): 4 kV
• 汚染度: 3
• 絶縁抵抗: >10¹⁰ Ω
• 推奨ドライバー: マイナス 0.6 x 3.5 / PH1
• 使用温度範囲: -40 ... +125 °C
• 嵌合回数: ≥ 500
• 材料 (インサート): ポリカーボネート (PC), UL94 V-0
• 色 (インサート): RAL 7032 (pebble grey)
