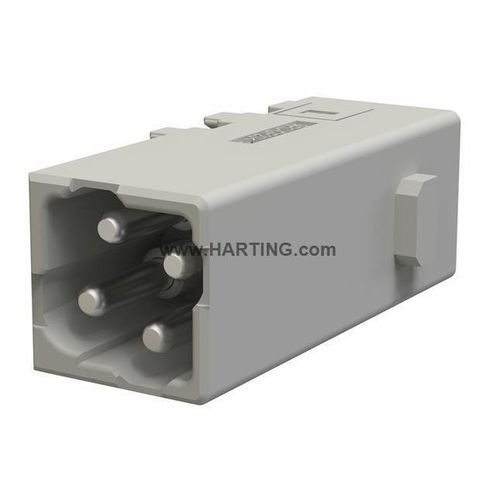

電源接続モジュール Han-Mod_M_EE_4_M_C.1_PIT

オスはめ込み式4極

識別
製品名：Han-Mod_M_EE_4_M_C.1_PIT
品番：97 00 000 3694
ブランド：HARTING
製品タイプ：Han® Domino EE Cube
シリーズ：Han-Modular®
商業名称：Han-Mod_M_EE_4_M_C.1_PIT

特性の概要

• ドミノモジュール
• モジュールサイズ：小タブ
• 端子方式：Push-In
• 極性：オス
• 接点数：4
• 定格電流：16 A
• 材料（インサート）：ポリカーボネート（PC）
• 色（インサート）：RAL 7032（ペブルグレー）

規格・承認（抜粋）

• IEC 60664-1
• IEC 61984
• IEC 61373 カテゴリ2
• IEC 60352-7

商業データ

• 梱包数量：1
• 原産国：ルーマニア
• GTIN：5713141112987
• eCl@ss：27440217 産業用コネクタ用モジュール（電源/信号）
• ETIM：EC000438
• UNSPSC：39121552

仕様・技術的特性

• 導体外径：≤4.8 mm
• 定格電流：16 A
• 定格電圧：400 V
• 定格インパルス電圧：6 kV
• 汚染度：3
• 絶縁抵抗：>10×10⁹ Ω
• 被覆剥離長さ：10 mm
• 使用温度範囲：-40 ... +125 °C
• 嵌合回数：≥ 500
• 材料（インサート）：ポリカーボネート（PC） — UL 94 等級 V-0
• RoHS：適合
• ELV 状態：適合
• China RoHS：e
• REACH 附属書 XVII / XIV / SVHC：含まれていません
• California Proposition 65：含まれていません
• 鉄道車両の防火：EN 45545-2 (2020-08) + A1 (2023-10); 危険度レベルの要件：R22 (HL 1-3), R23 (HL 1-3)
