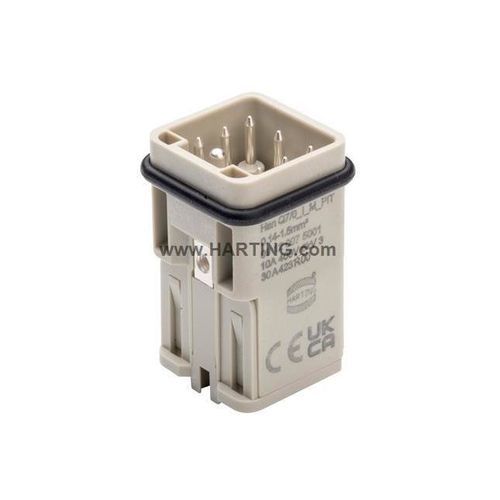

主電源コネクター Han Q7/0_I_M_PIT_0.14-1.5オスはめ込み式接地
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 主電源
- 接続タイプ
- オス, はめ込み式
- 電気的特性
- 接地
- 材料
- ポリカーボネート製, 銅合金製, シルバー製
- 規格
- RoHS指令
- その他の特徴
- 多数はめ合い用
- 一次電流
10 A
- 電圧
400 V
- 使用温度
最大: 125 °C
(257 °F)最少: -40 °C
(-40 °F)
詳細
概要
識別
バージョン
技術仕様
素材特性
規格および承認
商業データ
特長 / 技術仕様
- 製品: Han Q7/0_I_M_PIT_0.14-1.5mm²
- 品番: 09 12 007 5001
- シリーズ: Han® Q
- 種類: コンタクトインサート、Push-In、オス
- インサート材質: ポリカーボネート(PC) — 色: RAL 7032 (ペブルグレー)
- 接点数: 7 — 材質: 銅合金、表面銀メッキ
- 導体断面積: 0.14 ... 1.5 mm²（端子付ワイヤフェルール使用時 0.5 ... 1.5 mm²、フェルール無し時 0.14 ... 1.5 mm²）
- 定格電流: 10 A — サイズ: 3 A
識別
- 品番: 09 12 007 5001
- シリーズ/名称: Han® Q
- 識別コード: 7/0
バージョン
- 端子方式: Push-In
- 性別: オス
- サイズ: 3 A
- 接点数: 7
- PE接点: 有り
技術仕様
- 導体断面積: 0.14 ... 1.5 mm²（端子付ワイヤフェルール使用時 0.5 ... 1.5 mm²、フェルール無し時 0.14 ... 1.5 mm²）
- 定格電流: 10 A
- 定格電圧: 400 V
- 定格インパルス電圧: 6 kV
- 汚染度: 3
- 絶縁抵抗: > 10⁁10 Ω
- 使用温度範囲: -40 ... +125 °C
- 嵌合回数: ≥ 500
素材特性
- インサート材質: ポリカーボネート(PC)
- インサート色: RAL 7032 (ペブルグレー)
- 接点材質: 銅合金
- 接点表面: 銀めっき
- 材料難燃性クラス (UL 94): V-0
- RoHS: 適合
- ELV 状態: 適合
- China RoHS: e
- REACH 附属書 XVII / XIV / SVHC: 含有なし
- California Proposition 65: 含有なし
- 鉄道車両の防火: EN 45545-2 (2020-08) + A1 (2023-10)
- 危険レベルの要求セット: R22 (HL 1-3), R23 (HL 1-3)
規格および承認
- IEC 60664-1
- IEC 61984
商業データ
- 梱包単位: 10
- 正味重量: 17.4 g
- 原産国: ルーマニア
- 欧州関税番号: 85389099
- GTIN: 5713140451032
- eCl@ss: 27440205 Contact insert for industrial connectors
- UNSPSC 24.0: 39121522
特長 / 技術仕様
- 品番: 09 12 007 5001
- 商品名: Han® Q
- シリーズ: Han® Q
- 種類: インサート、Push-In、オス
- 接点数: 7
- 導体断面積: 0.14 ... 1.5 mm²（フェルール使用時 0.5 ... 1.5 mm² 無し時）
- 定格電流: 10 A
- 定格電圧: 400 V
- 定格インパルス電圧: 6 kV
- 汚染度: 3
- 絶縁抵抗: > 10⁁10 Ω
- 使用温度範囲: -40 ... +125 °C
- インサート材質: ポリカーボネート(PC), RAL 7032
- 接点: 銅合金、銀めっき
- 嵌合回数: ≥ 500
- 規格: IEC 60664-1, IEC 61984
- GTIN/EAN: 5713140451032
