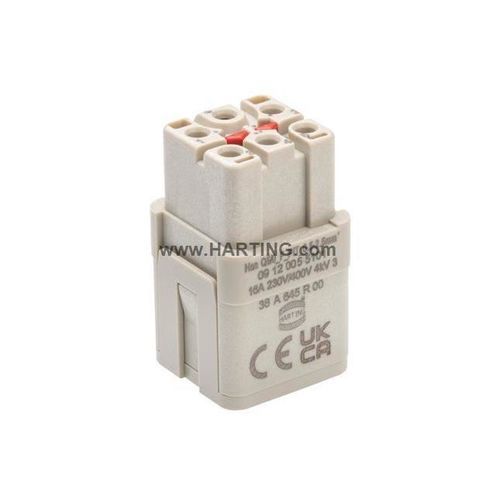

電源コネクター Han Q5/0_I_F_PIT_0.5-2.5メスはめ込み式電流
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 電源
- 接続タイプ
- メス, はめ込み式
- 電気的特性
- 電流, 電圧
- 材料
- ポリカーボネート製, 銅合金製, シルバー製
- 規格
- RoHS指令
- 一次電流
16 A
- 電圧
最少: 230 V
最大: 400 V
- 使用温度
最少: -40 °C
(-40 °F)最大: 125 °C
(257 °F)
詳細
製品概要
識別
品番: 09 12 005 5101
GTIN (EAN): 5713140447905
技術仕様
材料特性
規格および認証
IEC 60664-1
IEC 61984
商業データ
特性 / 技術仕様
- カテゴリ: インサート
- シリーズ: Han® Q
- 端子方式: プッシュイン
- 極性: メス
- 接点数: 5
- 導体断面積: 0.5 ... 2.5 mm²
- 定格電流: 16 A
- サイズ: 3 A
- ハウジング材質: ポリカーボネート (PC)、RAL 7032（ペブルグレー）
- 接点材質: 銅合金、銀めっき
識別
品番: 09 12 005 5101
GTIN (EAN): 5713140447905
技術仕様
- 端子方式: プッシュイン
- 接点数: 5
- PE接点: 有り
- 導体断面積 (mm²): 0.5 ... 2.5
- 定格電流: 16 A
- サイズ: 3 A
- 定格電圧 導体-接地: 230 V
- 定格電圧 導体-導体: 400 V
- 定格インパルス耐電圧: 4 kV
- 汚染度: 3
- 絶縁抵抗: >10·10 Ω
- 使用温度範囲: -40 ... +125 °C
- 嵌合サイクル: ≥ 500
材料特性
- インサート材質: ポリカーボネート (PC)
- インサート色: RAL 7032（ペブルグレー）
- 接点材質: 銅合金
- 接点表面処理: 銀めっき
- 難燃性クラス (UL 94): V-0
- RoHS: 適合
- ELV: 適合
- China RoHS: e
- REACH 附属書 XVII / 附属書 XIV / SVHC: 含有なし
- California Proposition 65: 含有なし
- 鉄道車両の防火: EN 45545-2 (2020-08) + A1 (2023-10); 要求事項と危険度レベル: R22 (HL 1-3), R23 (HL 1-3)
規格および認証
IEC 60664-1
IEC 61984
商業データ
- 梱包数量: 10
- 正味重量: 21 g
- 原産国: ルーマニア
- 欧州関税番号: 85389099
- GTIN (EAN): 5713140447905
- eCl@ss: 27440205 Contact insert for industrial connectors
- UNSPSC 24.0: 39121522
特性 / 技術仕様
- 端子方式: プッシュイン
- 接点: 5 (メス)
- 導体断面積: 0.5 ... 2.5 mm²
- 定格電流: 16 A
- 定格電圧 (導体-接地): 230 V; (導体-導体): 400 V
- 定格インパルス耐電圧: 4 kV
- 汚染度: 3
- 使用温度範囲: -40 ... +125 °C
- 材料 (インサート): ポリカーボネート (PC); 色: RAL 7032
- 材料 (接点): 銅合金; 表面: 銀めっき
- 梱包: 10個; 正味重量: 21 g; 原産地: ルーマニア
