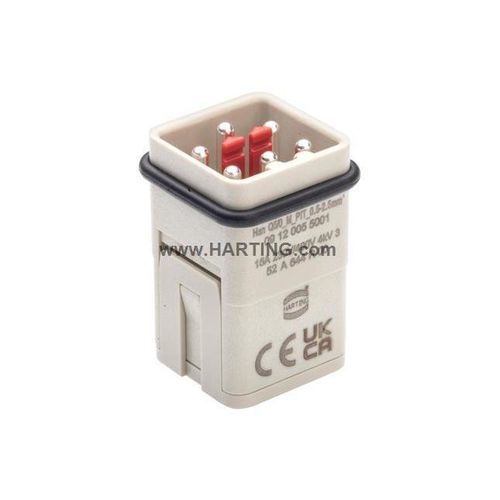

電源コネクター Han Q5/0_I_M_PIT_0.5-2.5

主電源オスはめ込み式

主な特長

• Inserts
• プッシュイン端子
• オス
• インサート材質: ポリカーボネート (PC)
• インサート色: RAL 7032 (pebble grey)
• 定格電流: 16 A
• サイズ: 3 A
• 極数: 5
• 導体断面積: 0.5 ... 2.5 mm²
• 接点材質: 銅合金、銀めっき

識別情報
カテゴリ: Inserts
シリーズ: Han® Q
識別: 5/0
品番: 09 12 005 5001
GTIN: 5713140448476

バージョン
端子方式: Push-In
極性: オス
サイズ: 3 A
接点数: 5
PE 接点: はい

材質 / 適合性
インサート材質: ポリカーボネート (PC)
インサート色: RAL 7032 (pebble grey)
接点材質: 銅合金
接点表面: 銀めっき
難燃性クラス (UL 94): V-0
RoHS: 適合
ELV 状態: 適合
China RoHS: e
REACH 附属書 XVII 物質: 含まれず
REACH 附属書 XIV 物質: 含まれず
REACH SVHC 物質: 含まれず
California Proposition 65 物質: 含まれず
鉄道車両の防火: EN 45545-2 (2020-08) + A1 (2023-10) — 要求セット: R22 (HL 1-3), R23 (HL 1-3)

商業情報
梱包数量: 10
原産国: ルーマニア
欧州関税番号: 85389099
eCl@ss: 27440205 Contact insert for industrial connectors
UNSPSC 24.0: 39121522

技術仕様

• 導体断面積: 0.5 ... 2.5 mm²
• 定格電流: 16 A
• 導体-接地間定格電圧: 230 V
• 導体-導体間定格電圧: 400 V
• 定格耐電圧（インパルス）: 4 kV
• 汚染度: 3
• 絶縁抵抗: >10×10⁹ Ω
• 使用温度範囲: -40 ... +125 °C
• 嵌合回数: ≥ 500
