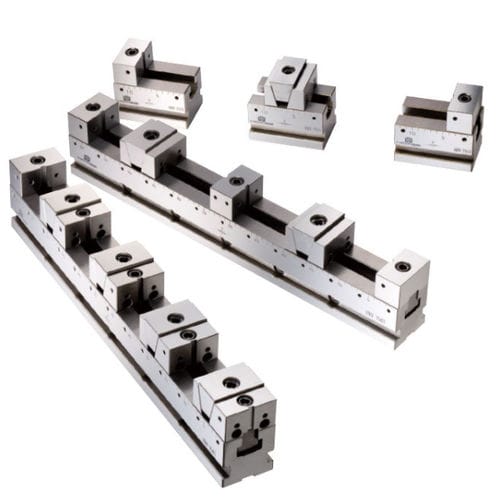

研削盤用バイス VISE IN-ROW

工作機械用フライス盤用機械複数

製品概要

HRVシリーズのインロー式多連バイス。異なるサイズや形状の複数ワークを同時かつ柔軟に締め付けるために設計されています。主要部品は工具鋼製で熱処理後に精密研削され、正確な位置決めと長寿命を実現します。調整可能な精密歯止めにより、角材、丸材、円筒、形状不定のワークを迅速かつ再現性高く固定できます。

材質と硬度

• 材質：工具鋼（精密研削）
• 熱処理：HRC 56–60（部位により >HRC 60 と表記）

適用機械

横型・縦型・4軸CNCマシニングセンタおよび平面研削盤に適します。複数ワークを同時にチャックして機械テーブルの有効活用を図る量産・高効率加工向けです。

標準付属品

• アライメントウェッジ 2個
• クランプ 4個
• ハンドル／キー 1個

締め付け例／利点

• 多数の小型矩形ワークを同時に固定し、機械の稼働効率を向上。
• 円筒ワークはオプションのVジョーで保持可能。
• 大きめのワークを小さなワークと同時にフレキシブルに保持可能。
• 不定形ワークはオプションのソフトジョー（特注可）で固定可能。
• 4軸機での多方向保持に対応。

オプション装備

• Vジョー（固定ジョー用）
• 固定ソフトジョー（可動ジョー用）
• 可動ソフトジョー
• ウェッジセット
• 単一ベベル固定/可動ジョーセット
• サポートブロックおよび基準プレート（HRV-50, HRV-75, HRV-100用）

構造と使用上の注意

本体部品は精密研削済みです。調整可能な精密歯止めにより迅速かつ正確な治具固定が可能です。締め付け戦略に応じてFD（片方向）またはMD（多方向）ファミリを選択してください。円筒形、薄肉、複雑形状にはオプションのジョーやサポートブロックを併用してください。

仕様／モデル

• シリーズ：HRV series（FDおよびMDバリアント）
• 代表モデル：HRV-5030、HRV-5040、HRV-5050、HRV-5060、HRV-5070、HRV-7543、HRV-7553、HRV-7563、HRV-7573、HRV-10055、HRV-10065、HRV-10075（例：HRV-5030-FD、HRV-5030-MDなど）
• 寸法表の単位：mm
• 締付力と質量はモデルにより異なります（例：HRV-5030-FD：1000 N、7 kg；HRV-10055-FD：2700 N、40 kg；HRV-5030-MD：1000 N、5.3 kg）
