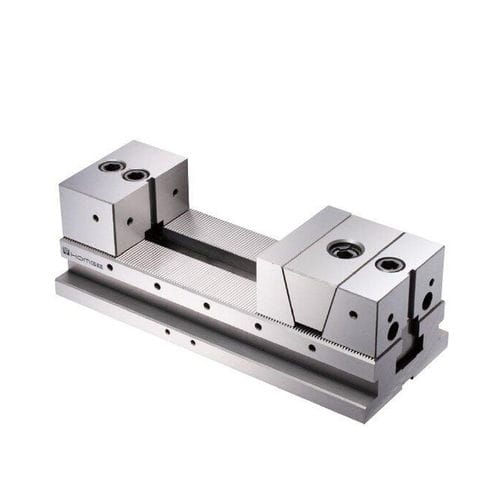

工作機械用バイス S-100

フライス盤用機械手動式スクリュー

説明

• コンパクト設計で大きな把持容量：最大開口 150 mm
• クランプ爪は高級工具鋼製、熱処理・精密研削済み。爪の硬度は HRC56、本体硬度は仕様で HRC52 と表記
• 高さ固定仕様でマシニングセンタに最適。高速 CNC 加工機やタップ加工機で使用可能
• 複数のバイスを同時に並べて使用可能

仕様
単位：mm
型式 | A | B | C | D | E | F | G | H | I | J | K | L | M | P | 重量(kg)
S-100 | 125 | 310 | 150 | 103.5 | 50.5 | 53±0.01 | 135 | 80 | 16 | 17 | 60 | 14 | 25 | 2.5 | 20

標準付属品

• 固定用クランプレート×4
• レンチ×1

特長 / 技術仕様

• 型式：S-100
• 最大口開き：150 mm
• 爪材質：工具鋼。爪の硬度：HRC56
• 本体材質/硬度（仕様表）：HRC52
• 高さ固定、マシニングセンタ向け設計
• 複数のバイスを並列使用可能
• 表の単位：mm
• 寸法（表）：A=125, B=310, C=150, D=103.5, E=50.5, F=53±0.01, G=135, H=80, I=16, J=17, K=60, L=14, M=25, P=2.5
• 重量：20 kg
• 付属品：固定用クランプレート×4、レンチ×1
