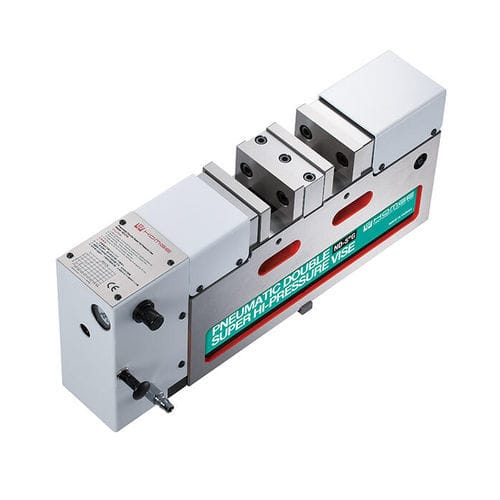

工作機械用バイス ND-G series

空気圧式精密高圧

製品詳細 - 高圧シリンダーは3年間の保証付きで故障しにくい - 複数のバイスを一緒に使用できる固定高さ 1. バイスは異なるサイズの2つのワークピースを保持できます。ワークピースに最大2mmの余裕を許可します。 2. 特殊な高圧シリンダーは、0〜4000kgのクランプ力を強化するように設計されており、ワークピースの材料に応じて調整できます。 3. バイス本体は、FCD 60グレード以上のダクタイル鋳鉄で作られており、高精度と耐久性を備えています。スライドウェイはHRC 50°に硬化されており、耐久性をさらに高め、長期間の使用で位置決めの高さを維持します。 4. 圧力調整ノブ：迅速な操作のために。 5. 高圧シリンダーは故障しにくい。 6. 特殊な安全装置により、空気供給が切断された場合でも、バイスが20分間クランプ力を保持することを保証します。 7. 可動ジョーのストローク：4 mm。 空気圧源6kg/cm² 仕様 （材料：FCD 60ダクタイル鋳鉄。硬度：HRC 50º） モデル | A | B | C | D | E | F | G | H | I ND-4"G | 215 | 170±0.01 | 0-50 | 220±0.02 | 18 | 410 | 520 | 102 | 10 ND-5"G | 202 | 150±0.01 | 0-115 | 280±0.02 | 18 | 530 | 630 | 130 | 10 モデル | J | K | クランプ力 | クランプストローク | 重量（kg） ND-4"G | 15 | 48 | 0-3300 kg | 4 mm | 45 ND-5"G | 15 | 55 | 0-4000 kg | 4 mm | 65 標準付属品： - 2個のアライメントウェッジ - 4個のクランプ - 1個のハンドル オプション付属品： 1）クロスグルーブジョー 2）Vジョー 3）コンバインドジョー 4）ステップジョー 技術仕様： - モデル：ND-4"G、ND-5"G - 材料：FCD 60ダクタイル鋳鉄 - 硬度：HRC 50º - クランプ力：0-3300 kg（ND-4"G）、0-4000 kg（ND-5"G） - クランプストローク：4 mm - 重量：45 kg（ND-4"G）、65 kg（ND-5"G） - 空気圧源：6kg/cm² - 保証：3年
