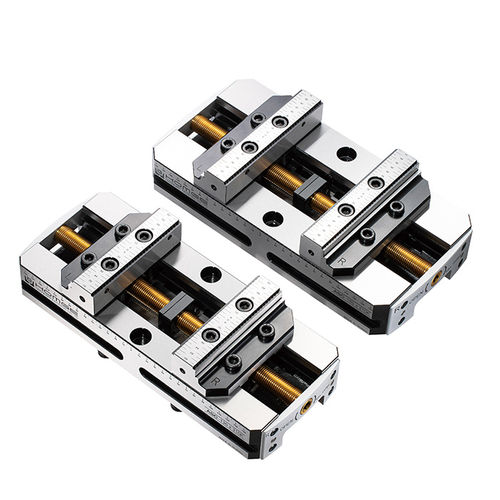

工作機械用バイス ASC-K

5軸工作機械汎用フライス盤用機械

概要
ASC-Kシリーズの5軸可調式自動センタリングバイスは、重切削や大物ワークの確実な把持向けに設計され、4/5軸CNC、インデックステーブル、縦・横フライス盤での運用に適しています。

主な利点

• 強化されたスタッドボルト座と硬化爪による高剛性で、大物ワークの加工に適しています。
• 主要な工作機械への汎用適合性；特許取得の中心位置決めねじにより、夾持中心の迅速かつ精確な調整が可能です。
• ASCシリーズ全体で材料と製造プロセスの一貫性を確保し、再現性のある性能を提供します。
• 爪幅：130 mm、160 mm を用意；夾持範囲：0–255 mm。

詳細機能

• 1. 本体はS50C鋼製。摺動面は高周波焼入れでHRC50に硬化し、耐摩耗性と耐久性を確保。
• 2. 着脱式・反転可能な爪は工具鋼SCM440を使用、浸炭処理により約HRC48–50。両面が基準面となり、反転で夾持範囲を拡張可能。
• 3. 夾持力最大約1300 kg；夾持中心の繰返し位置決め精度：±0.02 mm。
• 4. 特許の中心位置決めねじと校正リングにより、分解せず迅速に中心調整が可能。
• 5. 上部爪は45°の燕尾形状で歯付き、ワーク底面を確実に保持。
• 6. 適用例：4軸/5軸CNC加工、インデックステーブル、縦/横フライス盤での精密加工。

標準付属品

• クランプ 4 個
• レンチ 1 個

オプション付属品

• ゼロポイント（Zero Point）クイックチェンジシステム用コンポーネント（適合アダプタープレート、プレート、スペーサー等）
• ゼロポイント用プルスタッド（推奨：M-96x96PS）

仕様表（単位：mm）
型番 | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | J1 | J3 | K | K1 | K2 | K3 | L | N | O | P | Q | R | プルスタッド | 重量 (kg)
ASC-130x310K | 80 | 48 | 194 | 199 | 250 | 255 | 12 | M6 | 310 | 326 | 130 | 10 | 2.5 | 25 | 58 | 29 | 32 | 20 | 3 | 126 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 13.6
ASC-160x310K | 80 | 48 | 194 | 199 | 250 | 255 | 12 | M6 | 310 | 326 | 160 | 10 | 2.5 | 25 | 58 | 29 | 32 | 20 | 3 | 156 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 17.4

材料情報

• 本体：S50C鋼、摺動面はHRC50に硬化。
• 爪：SCM440工具鋼、浸炭処理で硬度約HRC48–50。

統合 / 適用
ゼロポイントクイックチェンジシステムのコンポーネント（プレート、スペーサー、プルスタッド、ツインベース等）と統合してセットアップ時間を短縮し、機械の迅速な切替を可能にします。
