工作機械用バイス HG-h series

フライス盤用機械油圧式モジュール式

概要

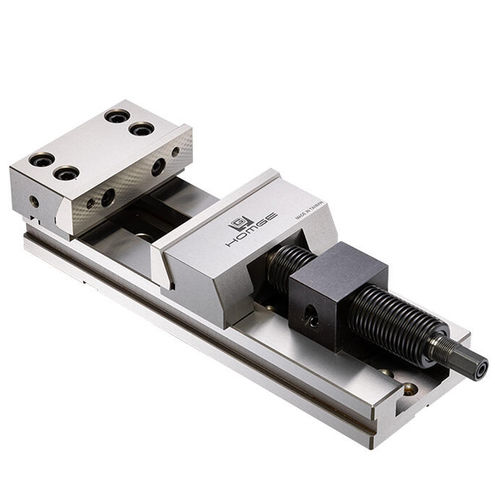

精密ラピッド油圧バイス HG-h により生産性を向上させます。クイックスライド設計は素早い位置決めを可能にし、油圧クランプはCNCフライス加工などで安定した剛性保持を提供します。

利点

• 操作性を高める油圧主ねじ設計。
• HGタイプの全機能を備えたモジュラー式クランプバイス。

特長

• 全体が鋼製で寸法安定性と加工精度を保持。
• 六角ナット式油圧即時クランプにより、不規則な長さのワークに対して迅速に調整可能。
• 可動ジョーを短くしたコンパクト設計で、ワークホールディング容量と開口能力を最大化。

寸法図 / 形状図
精密ラピッド油圧バイスの寸法図（製品ページに画像あり）。

仕様（材質：本体 S50C、摺動面硬度 HRC 52-56）
単位：mm
Model | A | B | C | D | E | E1 | e | H | 夹持力 | 重量 (kg)
HG-150hA | 150 | 150 | 350 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 23.5
HG-150hB | 150 | 200 | 400 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 25.5
HG-150hC | 150 | 250 | 450 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 27.5
HG-150hD | 150 | 300 | 500 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 29.5
HG-175hB | 175 | 200 | 450 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 42.5
HG-175hC | 175 | 250 | 500 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 46.5
HG-175hD | 175 | 300 | 550 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 51.5
HG-200hA | 205 | 200 | 470 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 55.5
HG-200hB | 205 | 250 | 520 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 63.5
HG-200hC | 205 | 300 | 570 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 73.5

標準付属品

• 位置決めウェッジ 2 個
• クランプ 4 個
• レンチ 1 個

特性 / 技術仕様の概要

• 材質：本体 S50C。
• 摺動面硬度：HRC 52-56。
• 寸法単位：mm。
• 対応モデル：HG-150h(A,B,C,D)、HG-175h(B,C,D)、HG-200h(A,B,C)。
• 六角ナット式油圧即時クランプにより迅速な調整が可能。
• 可動ジョーを短くしたコンパクト設計で開口能力を最大化。
• 最大締付力：4000 kg（表記モデル共通の目安）。
• 標準付属品：位置決めウェッジ、クランプ、レンチ。
