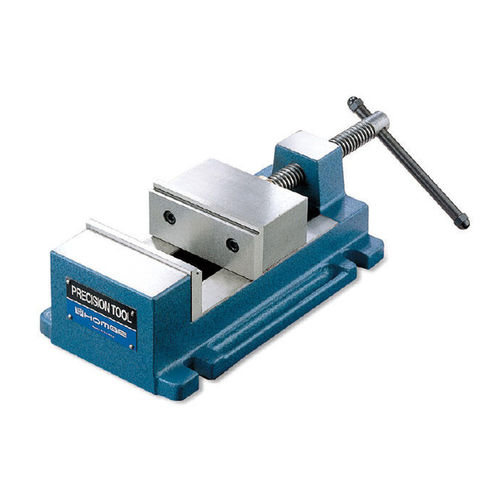

工作機械用バイス HDV seriesアングル平行精密
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 工作機械用
- 構造
- アングル, 平行
- その他の特徴
- 精密, 硬化鋼製, 鋳鉄製, 締め付けシステム付, ダクタイル鋳鉄, 接地
- 開口部
最大: 105 mm
(4 in)最少: 95 mm
(4 in)- 重量
最大: 8.2 kg
(18.078 lb)最少: 6.6 kg
(14.551 lb)- 幅
最大: 175 mm
(6.9 in)最少: 140 mm
(5.5 in)- 長さ
最大: 316 mm
(12 in)最少: 277 mm
(11 in)
詳細
概要
型番 / 寸法 (単位: mm)
型番 | L | W | H | ジョー高さ | ジョー幅 | 開口 | 重量 (kg)
HDV-100 | 277 | 140 | 83 | 43 | 100 | 95 | 6.6
HDV-130 | 316 | 175 | 83 | 43 | 130 | 105 | 8.2
特長 / 技術仕様
- ANGLE-LOCK機構はクランプ時にジョーへ垂直方向の圧力をかけ、両ジョーの平行保持と確実なワーク把持を実現します。
- 本体材質はFCD55球状黒鉛鋳鉄です。
- ガイドおよびジョー底面は精密研削され、位置決め精度を確保します。
- 階段状ジョー設計により把持のバリエーションが増え、ジョーはHRC50にて焼入れされています。
型番 / 寸法 (単位: mm)
型番 | L | W | H | ジョー高さ | ジョー幅 | 開口 | 重量 (kg)
HDV-100 | 277 | 140 | 83 | 43 | 100 | 95 | 6.6
HDV-130 | 316 | 175 | 83 | 43 | 130 | 105 | 8.2
特長 / 技術仕様
- シリーズ: HDV (HDV-100, HDV-130).
- 材質: FCD55球状黒鉛鋳鉄。ベースおよびガイドは精密研削済み。
- ジョー硬度: HRC50。階段状ジョーにより多様な把持が可能。
- クランプ機構: ANGLE-LOCKにより垂直圧とジョーの平行保持を実現。
- 寸法および重量は各型番に記載（単位: mm、重量: kg）。
