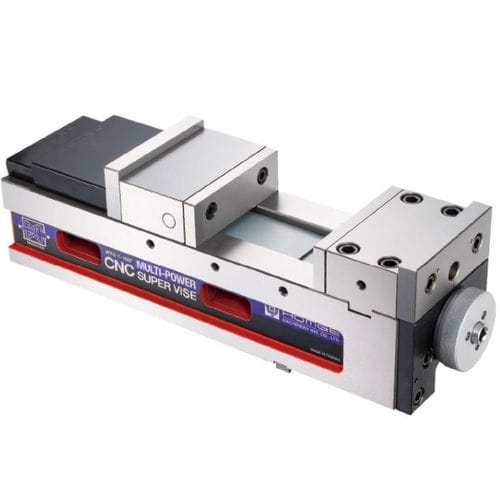

フライス盤用機械バイス HPAQ-II-160F

工作機械用横型縦型

概要

• 操作側と顎へのアクセスを考慮した人間工学的設計により、作業時間を短縮し作業者の負担を軽減します。
• 広いjaw開口で多様なワークに対応します。
• 高精度・高繰返し精度で精密加工に適しています。
• 特殊な機械式MULTI-POWER構造により、把持力を0〜5000 kgの範囲で調整可能です。
• HPAQシリーズの設計特徴をすべて備えた産業用CNC対応のバイスです。

主な特長

• 固定顎は高級鋼材を使用しHRC55で硬化処理。バイス本体はFCD60以上の球状黒鉛鋳鉄で高精度・耐摩耗性を確保。4500 kgの荷重時で形状変位は< ±0.005 mmです。
• スライドウェイはHRC50で熱処理され、耐久性を向上し長期使用時の位置決め高を維持します。
• 高剛性のANGLE-LOCK SYSTEM（コンパクト設計、FCD60+材使用）により、4500 kg下でワークを自動的に下押しし±0.005 mmの繰返し精度を実現します。
• 水平・垂直いずれの取付けにも対応します。
• 高級軸受鋼による特許取得のMULTI-POWERシステムは把持力を倍増し、漏れのない安定した圧力を提供します。
• シンプルなプリセット装置で所望の把持力を設定でき、同一力での繰返し作業が可能です。

仕様（表）
単位：mm
Model | A | B | C | D | E | F | G | H | I | J | J1 | K | K1 | L | M | 最大把持力 | 重量 (kg)
HPAQ-II-160F | 168 | 115±0.01 | 0-300 | 57±0.02 | 18 | 547 | 595 | 161 | 12.7 | 15 | 20 | 53 | 63 | 49 | 145 | 5000 kg | 70

材質と硬度

• 本体材質：球状黒鉛鋳鉄 FCD60。
• スライドウェイ硬度：HRC50。
• 固定顎硬度：HRC55。

付属品
標準付属品

• アライメントウェッジ 2個
• クランプ 4個
• ハンドル 1個

オプション付属品

• 各種オプション爪：十字溝爪、階段爪、丸物用V爪、コンビネーション爪、前後外側爪などで把持容量を拡張可能。

技術要約

• 型式：HPAQ-II-160F
• 寸法単位：mm
• 最大把持力：5000 kg
• 重量：70 kg
• 固定顎硬度：HRC55；スライドウェイ：HRC50
• 本体材質：球状黒鉛鋳鉄（FCD60）
• 特許取得のMULTI-POWER機構により把持力を倍増し、安定した把持を実現
• ANGLE-LOCK SYSTEMにより自動下押しと繰返し精度（4500 kg時 ±0.005 mm）を提供
• プリセット装置により把持力の再現性を確保
