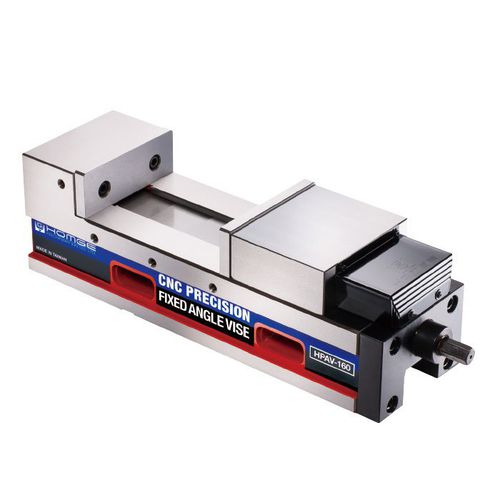

工作機械用バイス HPAV-

フライス盤用機械手動式横型

概要
本バイスはHPACモデルと同等の設計を持ちますが、MULTI-POWER SYSTEMの代わりに標準のクランピングスクリューを採用しています。CNC縦型・横型加工機や汎用フライス盤での複数台運用に適しています。

利点

• HPACと同等の機能を維持しつつ、標準の締めねじによりマルチユニット用途での運用を簡素化します。

特長

• 1. 本体は球状黒鉛鋳鉄（FCD60以上）を一体成形で加工し、高い剛性と寸法安定性を確保しています。
• 2. スライド面はHRC50に熱処理され、耐摩耗性と位置決め精度の長期維持を実現します。
• 3. 角度ロック機構によりワークを確実に下押しし、クランプの再現性を向上させます。
• 4. 水平・垂直いずれの取付け方向でも使用可能です。

固定高さ
固定高さ設計により複数のバイスを並列または積層して使用でき、加工センタでのマルチユニット運用を可能にします。

仕様
単位：mm
Model | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | K | M | 重量 (kg)
HPAV-130 | 147 | 95±0.01 | 0-190 | 70-260 | 115-305 | 185-375 | 80±0.02 | 18 | 440 | 503 | 131 | 19 | 15 | 55 | 150 | 42
HPAV-160 | 160 | 105±0.01 | 0-250 | 85-325 | 140-375 | 220-460 | 80±0.02 | 18 | 525 | 588 | 161 | 19 | 15 | 58 | 165 | 60
HPAV-160L | 160 | 105±0.01 | 0-300 | 85-375 | 110-395 | 190-480 | 80±0.02 | 18 | 545 | 608 | 161 | 19 | 15 | 58 | 165 | 62
HPAV-200 | 170 | 110±0.01 | 0-290 | 90-380 | 155-440 | 240-530 | 100±0.02 | 18 | 600 | 662 | 201 | 19 | 18 | 63 | 197 | 90

標準付属品

• 位置決めウェッジ 2個
• クランプ 4個
• ハンドル 1本

オプション品

• 前後のジョー（各種ジョー：十字溝、段付、V字、コンビネーション、外側前後ジョー等）

技術仕様

• メーカー：HOMGE
• シリーズ/型式：HPAV-（HPAV-130、HPAV-160、HPAV-160L、HPAV-200）
• 材質：球状黒鉛鋳鉄（FCD60）
• スライド硬度：HRC 50
• 角度ロック機構によりワークを正確な位置に引き下げる
• 取付方向：水平または垂直
• 固定高さによりマルチユニット積層可能
• 仕様表の単位：mm
• 付属品：位置決めウェッジ、クランプ、ハンドル
• オプション：各種前後ジョーにより締付機能を拡張可能
