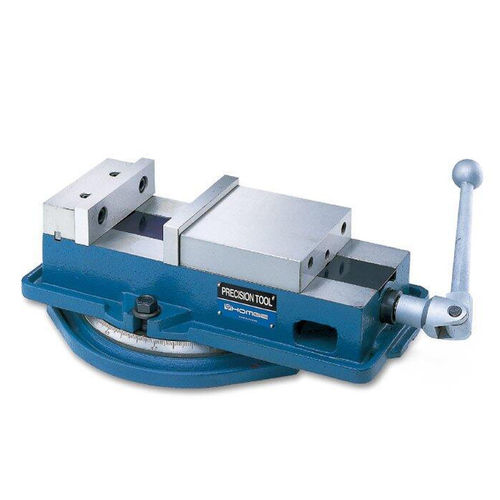

工作機械用バイス HAV- series

装置1つスクリュー

製品概要

• 固定顎の2本のセットねじにより、非常に高い締付力をかけた際でも後方への傾きを防ぎます。
• 鋳鉄製の送りねじカバーが切りくずから送りねじを保護します。
• スライドウェイの両側は耐摩耗性のため熱処理されています。
• アングルロック機構は顎に下向きの圧力をかけ、締付時に両顎の平行を確保します。
• ニードルベアリングのスラストカラーは摩擦を低減し、締付力を最大約80%向上させます。

締付範囲
単位：mm / inch

ポジション
Position 1 | Position 2 | Position 3 | Position 4
Position 1 (mm)：107 / 110 / 138 / 198 / 320
Position 2 (mm)：154 / 163 / 201 / 264 / 400
Position 3 (mm)：220 / 249 / 304 / 402 / 480
Position 4 (mm)：271 / 304 / 368 / 476 / 560

仕様（モデル別概要、単位 mm / inch）
Model | Position1 (mm) | Position2 (mm) | Position3 (mm) | Position4 (mm) | Weight (kg)
HAV-4" | 107 | 154 | 220 | 271 | 20
HAV-5" | 110 | 163 | 249 | 304 | 29
HAV-6" | 138 | 201 | 304 | 368 | 41
HAV-8" | 198 | 264 | 402 | 476 | 80
HAV-12" | 320 | 400 | 480 | 560 | 125

備考
フルテクニカルマトリクスには、各モデルバリアントの寸法詳細（A〜K）およびmm/インチの数値が含まれます。完全な寸法表および分数インチ値については製品技術資料（PDF）を参照してください：Precision-Angle-Lock-Machine-Vise_HAV-4.5.6.8.12.pdf
