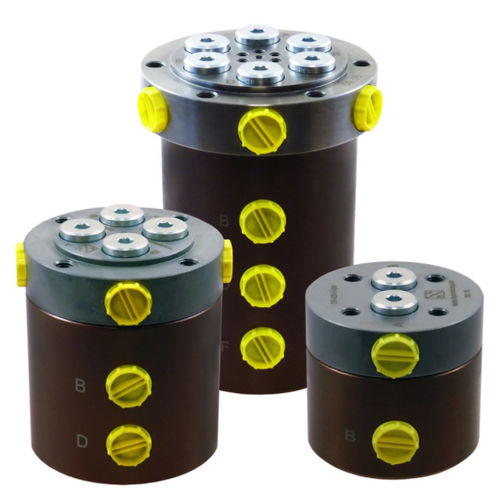

摩擦軸継手 500-3

エアー用トルク測定機能付

ロータリーカップリング（漏れ循環なし/あり ロータリーカップリングは、固定された機械部品から回転する機械部品へ作動油を移送します。組立てはサブアセンブリの回転軸で行われます。ジャンクションレベルの数によって、単動または複動の油圧エレメントを接続することができます。原則として、ロータリーカップリングは作動油のみに適しています。空気圧を使用する場合は、カタログに記載されているエレメントを使用することができます。 設計段階では、回転運動がシールの摩擦によって妨げられることを考慮する必要がある。この摩擦抵抗は圧力に依存するため、回転テーブルの駆動トルクを考慮する必要があります。対応する情報は、すべてのジャンクションレベルが加圧された状態での始動トルクを示す関連図に記載されています。 特別な特徴 ピストンの軸方向および半径方向の接続 リーク循環なしとあり 空圧および油圧システムに最適 マルチカップリングシステム（KDS）との組み合わせが可能 特殊設計として電気スリップリングとの組み合わせが可能 標準設計および特殊設計が可能 重要な使用上の注意 運転状況に応じて、運転圧力とトルクを調整する必要があります。データシート500-3の図をご参照ください。 取付方法： 回転カップリングは、立上りまたは回転エレメントに横モーメントがかからないように取り付けなければなりません。
