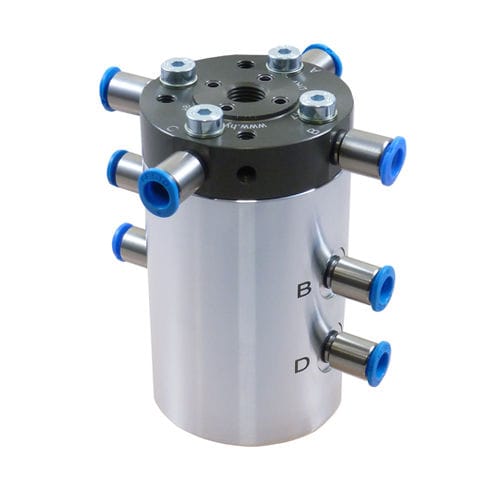

エアー用軸継手 800-1

トルク測定機能付

空気圧用ロータリーカップリングは、圧縮空気を静止している機械部品から回転している機械部品に伝達します。取り付けは部品の回転軸に行います。そのため、1通路、2通路、4通路のタイプがあります。空気圧用ロータリーカップリングは、6、12、18、または24ストランド、24 Vdc、2 Aのスリップリングによる電気ブッシングと組み合わせることができます。 特徴 高強度アルミニウム製(スリップリングハウジングは耐久性のあるプラスチック製) 高強度アルミニウム製 軽量 空気圧と電子機器の組み合わせが可能 ボールベアリング 標準設計および特殊設計が可能 取付方法 ロータリーカップリングは、固定部品や回転部品に曲げモーメントがかからないように取り付けなければなりません。回転）ロータリーピストンと接続部を空気圧機器と一緒にねじ込み、ねじれに対してのみハウジングを固定することが効果的であることが証明されています（軸受力を発生させないでください）。 取り付け例 1. 空気圧機器 2. 配管 3. リジッドスクリュー固定 4. ホースパイプ 5. 距離 6. トルクサポート 呼び径：3 使用圧力：pmax.10 bar 使用温度： -10°Cから+60°Cまで 通路： シングル通路、ツイン通路、4通路（空気圧式） トルク： 始動トルク 0.4 Nm～1.1 Nm 回転速度： 最大60 1/min ポート： M5ネジ、ハウジング内ラジアル、ピストン内ラジアルおよびアキシャル 設計： 電気ブッシングなしと電気ブッシング付き
