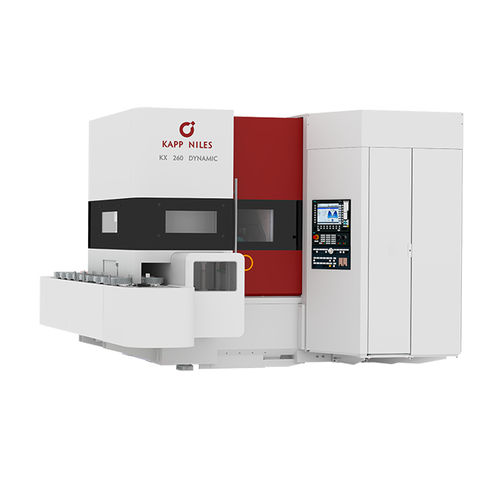

ギヤ用グラインダー センター KX DYNAMIC series

CNC連続

自動車産業での使用を想定した「DYNAMIC」シリーズは、セットアップ時間と非稼働時間を最小限に抑える点で高い評価を得ています。このコンセプトは、統合されたローディング機能と、オプションで利用可能なワーク治具の自動交換に基づいています。 研削加工と並行して、第2のピックアップ軸が完成したワークを取り出し、未加工のワークをピックアップすることができます。ワークの位置合わせは加工領域外で行われます。非生産時間を短縮するため、ワークスピンドルはすでに加速状態のまま加工領域内に旋回させることができます。 加工プロセスとしては、ドレッシング可能な研削工具を用いた連続生成研削が採用されています。用途に応じて、ドレッシングユニットには、先端ドレッサーを内蔵したドレッシング工具やマルチリブ工具を使用できます。統合された自動化により、設置スペースを最小限に抑えます。オプションとして、トポロジカル生成研削も利用可能です。 KX DYNAMIC シリーズの主な特徴 ピックアップ方式と統合された自動化により、最速の段取り替え時間を実現 クランプ装置の自動交換 測定・検査済みの部品を排出するための多機能軸 最大チップ径 - 125 / 260 mm 最大ワーク長 - 150 mm モジュール範囲 - 0.5 - 4.5 / 0.5 - 6 mm 最大端面幅 - 80 / 100 mm 研削ヘッドの旋回範囲 - ±35 / ±45 度
