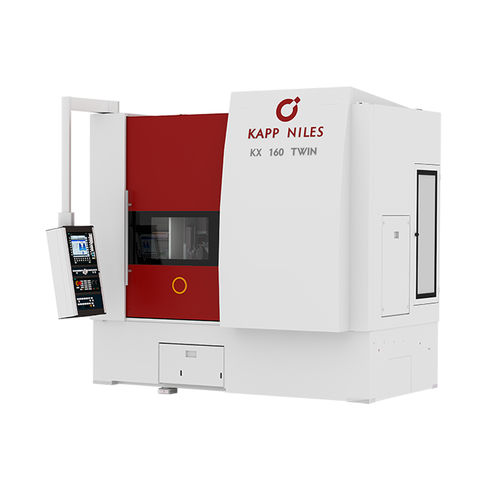

ギヤ用グラインダー センター KX TWIN series

ロータリーテーブルCNC高速

KX TWINシリーズの機械は、ドレッシング可能な工具およびドレッシング不可能な工具を用いた連続成形研削用に設計されています。これらの機械は、歯車やシャフトの中・大ロット生産における大量生産に特に適しています。 このコンセプトでは、回転インデックステーブルの対向側に2つの同一のワークスピンドルが配置されています。一方のスピンドルで1つの部品を加工している間、もう一方のワークスピンドルは同時に別の部品の装着・取り出しおよび位置合わせを行います。 本機は、パレットコンベアとガントリーローダーを組み合わせた、標準化されコスト効率に優れたシステムにより、自動装着に最適化されています。 KX 260 TWIN には、オプションでプロファイル研削機能が利用可能です。オプションの高速研削スピンドル（HS）を使用することで、工具径 55 mm（生成研削）または 20 mm（プロファイル研削）を必要とする、干渉エッジのある歯車の研削も可能です。 KX TWINシリーズの主な特徴 e-ドライブ部品に最適な機械コンセプト さまざまな自動化コンセプトへの柔軟な接続 回転インデックステーブルを備えたツインスピンドル方式 最大先端径 - 170 / 260 mm 最大ワーク長 - 770 mm モジュール範囲 - 0.5 - 4.5 / 0.5 - 6 mm 最大端面幅 - 320 (520) mm 研削ヘッドの旋回範囲 - ±45度
