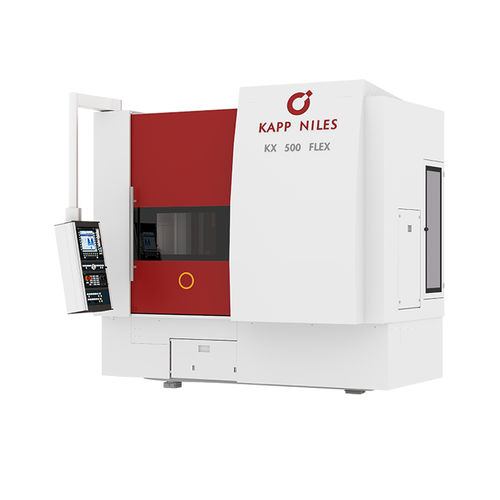

ギヤ用グラインダー センター KX 500 FLEX

CNC

特許取得済みのKX 500 FLEXは、幅広い工具および加工技術を柔軟に活用できるよう設計されています。これにより、用途に応じた生産ソリューションを構築し、多様な加工作業や幅広いロットサイズの生産を効率的かつ経済的に行うことが可能です。 多用途な加工プロセスに対応するドレッシング可能な工具や、ドレッシング不可能なCBN工具を使用することで、高生産性の製造だけでなく、干渉エッジを持つ歯車の形状研削も可能です。この機械のコンセプトは、テールストックとドレッサーがワークスピンドルに対してオフセット配置された回転式インデックステーブルに基づいています。 補助スピンドルの採用により、小型の砥石を使用することが可能です。内面研削装置を使用すれば、インボリュート内歯車だけでなく、特殊なプロファイルも加工できます。 KX 500 FLEXの主な特長 歯車および特殊プロファイルの加工 さまざまな加工プロセスの活用と組み合わせによる最高の柔軟性 試作から量産に至るまで高い品質を実現 最大先端径 - 500 mm 最大ワーク長 - 1,000 mm モジュール範囲（生成／プロファイル） - 0.5～8／0.5～12 mm 最大端面幅 - 520 mm 研削ヘッドの旋回範囲 - ±45度
