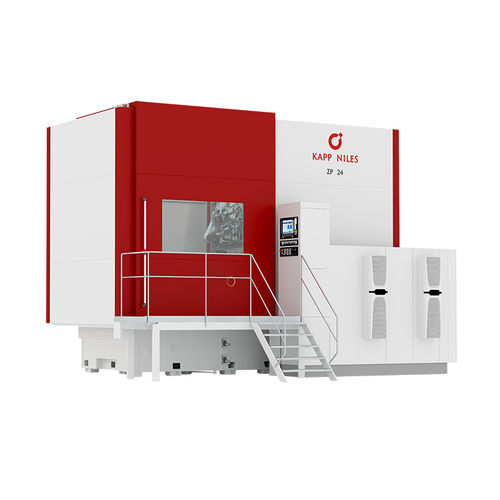

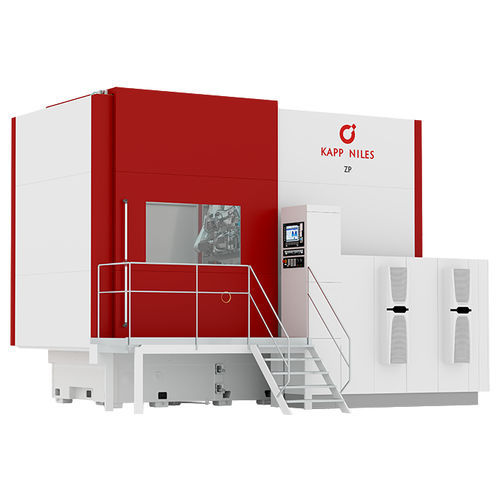

ギヤ用研削機 ZP series

外径回転テーブルCNC

この機械のコンセプトは、最高水準のワーク品質、柔軟性、そして長寿命を実現するものです。基本機種には、ドレッサー、内蔵測定装置、バランス調整装置、および包括的なソフトウェアが装備されています。また、電動ダイレクトドライブ方式を採用した大径の回転テーブルと、大きな回転テーブル穴径を備えています。 静圧軸受およびガイドにより、高精度な位置決め、優れた耐荷重性、そして事実上無制限の耐用年数が実現されています。最先端の駆動・制御技術により、最も困難な加工条件においても、5軸補間を用いて加工を行うことが可能です。 ZPシリーズの全機種に、内面研削アタッチメントを装備可能です。外歯車の研削には、さまざまなスピンドルバリエーションが用意されています。 ZPシリーズの主な特長 外歯車、内歯車、特殊プロファイル 最高の精度 小型砥石を使用するための専用スピンドル（オプション） 最大先端径 - 1,000 - 1,600 / 2,000 - 2,800 / 3,000 - 8,000 mm 最大ワーク長 - 1,700 (2,050) / 1,700 (2,050) mm / 要相談 最大モジュール - 40 / 40 / 50 mm 最大面幅 - 1,000～1,800 / 1,000～2,000 / 1,000～2,000 mm 研削ヘッドの旋回範囲 - -45～+120度
