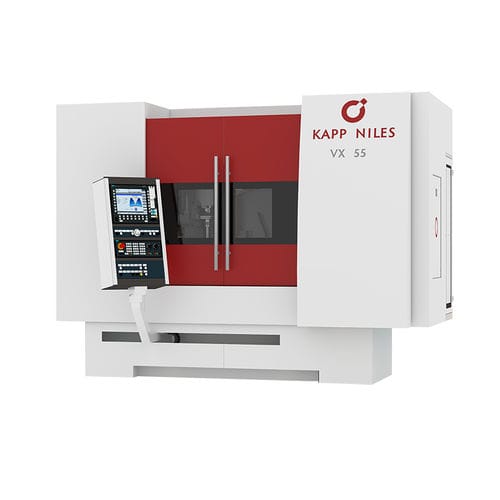

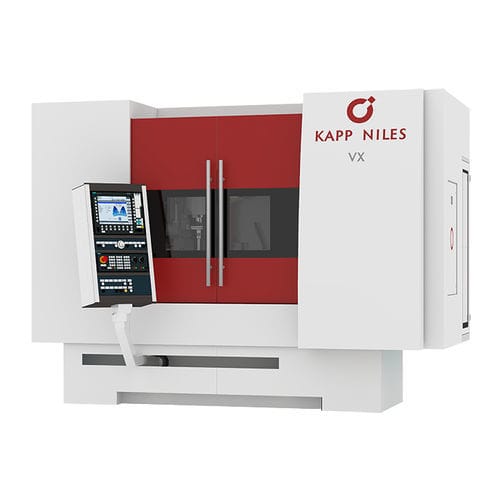

ギヤ用研削機 VX series

外径内径金属形態用

VXシリーズのプロファイル研削盤は、製造される歯車の最終品質に関する最も厳しい要件を満たすのに極めて適しています。この工程では、ドレッシング可能な工具と、ドレッシング不可能なCBN工具の両方を使用することができます。 研削アダプターには2本の交換可能な研削スピンドルを取り付けることができるため、1回のワークセットアップで荒研削用工具と仕上げ研削用工具を順次使用して切削工程を行うことが可能です。あるいは、1回のセットアップで複数の歯車を加工することもできます。 ドレッシング可能な工具の使用に対応したVXシリーズ機には、あらゆるタイプの砥石プロファイルを生成できるドレッシング装置が内蔵されています。ドレッシングおよび研削プログラムは、歯車データに基づいて自動的に生成されます。また、測定システムとプロファイルドレッシング装置の組み合わせにより、いわゆるGMG戦略（研削－測定－研削）に基づく自動加工も可能となります。 VXシリーズの主な特長 複雑な形状の部品の加工 試作および小ロット生産に適しています 外歯車、内歯車、直歯車、はすば歯車、および特殊プロファイル 最大先端径 - 500 / 630 mm 最大ワーク長 - 1,100 / 1,650 mm モジュール範囲 - 0.5 - 16 mm 最大送り量 - 700 / 1,020 mm 研削ヘッドの旋回範囲 - ±90度
