外径研削機 KNG 5P expert

内径ギヤ用ロータリーテーブル

製品概要

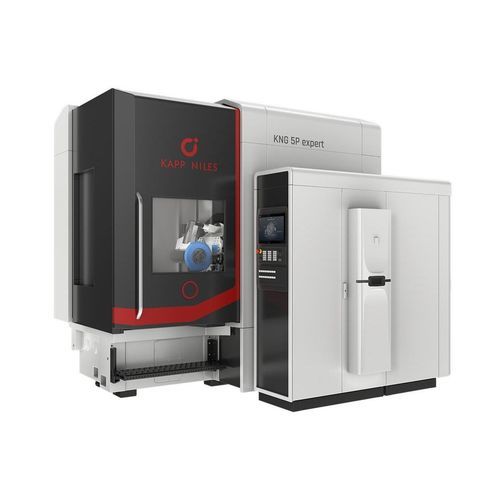

KNG 5P expert は、外歯および内歯の精密研削を目的とした歯車研削盤です。コンパクトな機械コンセプトにより、高い段取り効率と柔軟な生産対応を両立します。直接駆動の研削主軸は直径60～350 mmの砥石に対応し、最高9,500 rpmで回転します。ダイヤモンドドレッシング工具の交換のため、ドレッシング主軸は人間工学的にアクセスしやすい位置へ旋回します。開放式のスイベル軸による5軸補間で、複雑な補正を効率的かつほぼねじれなく二面研削で実現します。電動直接駆動で深穴を持つ大型の回転テーブルは長い軸に対応します。多様なオプションにより、用途に応じた構成が可能です。

主な特長

• 外歯・内歯の精密加工に対応
• コンパクト設計で段取り効率が高い
• 直接駆動の研削主軸：砥石径 60–350 mm、主軸回転数 最大 9,500 rpm
• 工具交換が容易な旋回式ドレッシング主軸
• 5軸補間（開放スイベル軸）により、ほぼねじれのない二面研削を実現
• 長軸対応の深穴を持つ大型回転テーブル（電動直接駆動）
• 旋回可能な定盤先端（リテックストック）、先端圧最大 2,000 N まで無段階調整可能
• リード角最大45°までのウォーム研削が可能
• 用途に応じた幅広いオプション構成

技術データ（表）
最大ヘッド直径：500 (600) mm
最大ワーク長さ：1,500 mm
モジュール範囲：0.5 - 25 mm
最大歯幅：675 mm
研削ヘッドの旋回範囲：-45 / +135 deg

技術仕様

• モデル：KNG 5P expert
• 用途：外歯および内歯のプロファイル研削
• 使用砥石径：60 – 350 mm
• 研削主軸回転数：最大 9,500 rpm
• 最大ヘッド直径：500 (600) mm
• 最大ワーク長さ：1,500 mm
• モジュール範囲：0.5 – 25 mm
• 最大歯幅：675 mm
• 研削ヘッドの旋回範囲：-45° ～ +135°
• リテックストック：旋回式、無段階調整、先端圧 最大 2,000 N
• 回転テーブル：電動直接駆動、長軸用深穴付き
• ドレッシング：人間工学的な工具交換が可能な旋回式ドレッシング主軸
• 軸構成：5軸補間（開放スイベル軸）で二面研削に対応
• 能力：リード角最大45°までのウォーム研削
