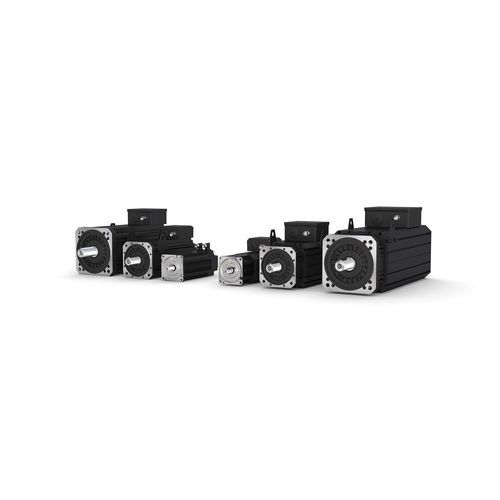

24Vサーボモーター DL series

400Vブレーキ付きコーダー付き

概要
高い性能が求められる用途に対して、KEBのDYNAMIC LINE（DL3、DL4）永久磁石同期サーボモータが適しています。シリーズは広いトルクレンジをカバーし、複数の冷却および統合オプションを提供します：DL4 約11〜520 Nm、DL3 約0.2〜70 Nm。DL3／DL4は無冷却または強制空冷で提供され、DL4は追加で水冷も選択可能です。アダプタによりギアボックスとの組み合わせが容易です。

ハイライト

• 要求の厳しいサーボ用途向けの永久磁石同期サーボモータ
• 各サイズで高い出力密度を実現
• 冷却、ブレーキ、エンコーダなど多数の構成オプション
• KEBのドライブコントローラ（F6 / S6）への統合準備済み

DYNAMIC LINE DL4 — 技術データ（抜粋）
回転速度：1,000〜3,000 rpm · 系統電圧：400 V
サイズ | トルク M0
SE | … 48 Nm
SF | … 172 Nm
SG | … 520 Nm

DYNAMIC LINE DL4 — オプション / 特長

• 冷却：無冷却、強制空冷；DL4は追加で水冷対応
• F6 / S6ドライブコントローラとの電気的・機能的統合に対応
• 各種エンコーダオプション（リゾルバ、絶対値エンコーダ、HIPERFACE®）

ブレーキ

• 永久磁石ブレーキまたはスプリング式ブレーキ
• 供給電圧：24 V DC
• サイズ別ブレーキトルク例：SE = 32 Nm（永久磁石）、SF = 130 Nm（永久磁石）、SG（スプリング）= 350 Nm（SG 2 & 4） / 700 Nm（SG 6 & 8）

エンコーダ

• リゾルバ：オプション、機能安全対応も可能
• 絶対値エンコーダ：シングルターンまたはマルチターン、HIPERFACE®対応

アクセサリ

• 強制換気（停止トルクおよび定格トルクを増加）; 接続：1 × 230 V
• 電源・エンコーダケーブル、ギアボックス／ドライブ統合用アダプタインターフェース

水冷

• 追加のモータ冷却オプション（DL4）
• 強制空冷型に比べて高い連続性能
• 水冷回路を持つ機械・設備への組み込みを想定

DYNAMIC LINE DL3 — 技術データ（抜粋）
回転速度：1,000〜8,000 rpm · 系統電圧：400 V（サイズ A–F）/ 230 V（サイズ 0）
サイズ | トルク M0
0_SMHF | … 0.5 Nm
A_SMHF | … 1.2 Nm
B_SMHF | … 3.2 Nm
C_SMHF | … 5.6 Nm
D_SMHF | … 11.4 Nm
E_SMHF | … 29 Nm
F_SMHF | … 72 Nm

適用と統合
DL3およびDL4は産業機械向けの高性能サーボ用途に設計されています。ギアボックスとの組み合わせが可能で、KEB COMBIVERTドライブ（F6、S6）との配線・機能統合に対応しています。アダプタやアクセサリによりシステム統合が容易です。

特性 / 技術仕様

• シリーズ名：DYNAMIC LINE（DL3、DL4）
• モータ種類：永久磁石同期サーボモータ
• DL4定格トルク：約11〜520 Nm（サイズ SE / SF / SG により異なる）
• DL3定格トルク：約0.2〜70 Nm（サイズ 0 / A / B / C / D / E / F）
• 冷却オプション：無冷却、強制空冷、（DL4は）水冷
• ブレーキ：永久磁石またはスプリング式（24 V DC）
• エンコーダ：リゾルバ（オプション／Safety対応可）、絶対値（singleturn/multiturn）、HIPERFACE®
• 運転速度域：DL4 約1,000〜3,000 rpm；DL3 約1,000〜8,000 rpm
• KEB COMBIVERTドライブ（F6 / S6）との統合準備済み
