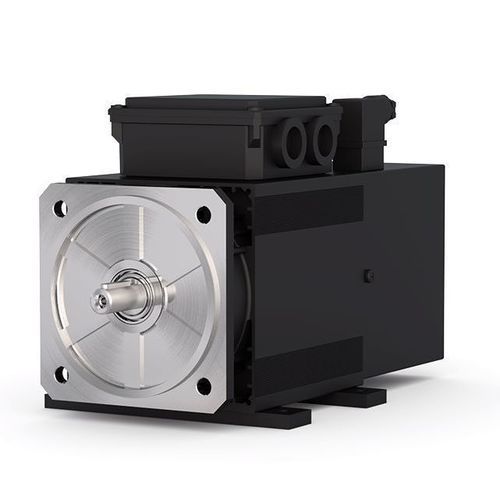

ACモーター AL4

非同期誘導3相

概要
KEBのAL4シリーズは、IEC 60034‑25に準拠したインバータ（周波数変換器）運転向けに設計された3相非同期（かご形）モーターのラインナップです。本シリーズは4極構成で、5つのフレームサイズにより0.37 kW～55 kWの出力範囲をカバーし、保護等級はIP54およびIP23を用意しています。

製造者 / 設計
本モーターはBrusatoriがKEB向けに製造しています。AL4設計は誘導モーターとして最適な出力対筐体比を備え、広い回転数域での速度・トルク変動に対して優れた動的特性を示します。標準仕様の供給に加え、顧客要求に応じたカスタマイズが可能です。機械・プラント用途に適し、直流モーターのレトロフィット置換にも適しています。

ドライブ統合
AL4モーターはCOMBIVERT F6などのインバータドライブとの組み合わせを想定しています。エンコーダ無し／エンコーダ付での供給が可能で、必要に応じて既製のエンコーダケーブルを提供します。モーターとドライブは高効率・簡易立ち上げを実現するよう整合されています。

ハイライト

• インバータ運転に対応した非同期サーボモーター
• 広い回転数域での良好な動的応答と制御性
• 0.37 kW～55 kWの出力帯域でコンパクトな設計
• COMBIVERT F6との組合せによるサーボシステム構築が可能
• 機械・プラント用途に汎用的に適用可能、DC駆動の置換オプション

技術データ（概要表）
高さ/サイズ | 定格回転数 n_nom [rpm] | 定格トルク T_n [Nm]
71/C | 1,300 … 3,000 | 2.5 … 4
80/D | 1,300 … 2,900 | 5 … 8
90/E | 1,300 … 3,000 | 10 … 29
100/G | 500 … 3,000 | 3 … 41
132‑IP54/H | 1,100 … 3,200 | 72 … 180
132‑IP23/H | 1,100 … 3,200 | 94 … 244

特性（概要）
形状 | IM B5（71/C、80/D、90/E）
| IM B35（100/G、132/H）
冷却方式 | IC 416（IP54）；IC 06（IP23）IEC EN 60034‑6準拠
軸 | 平行キー付（オプション：キー無し軸）
バランス等級 | G 2.5（ISO 1940‑1）半キー CEI 2‑23付き
保護等級 | 71/C、80/D、90/E、100/G、132/H：IP54、132/H（代替）：IP23
巻線絶縁 | クラスH（CEI EN 60034‑1準拠）
温度クラス | クラスF（CEI EN 60034‑1準拠）
サーマル保護 | 閉接点 140 ±5 °C、最大 250 Vac / 6 Aac
温度範囲 | 使用温度：+5 °C～+40 °C；保管：-20 °C～+70 °C
取付姿勢 | 全て対応
色 | 黒 RAL 9005

オプション

• 71/C、80/D、90/E用のIM B3 / B35 / B14構成
• キー無し軸
• 100/Gおよび132/H用転がり軸受
• ばね付保持ブレーキ
• 特殊巻線 – 電圧／周波数の調整
• A側オイルシール
• インクリメンタルエンコーダ、プログラム可能（0～10,000 ppr）
• Sinus‑Encoder 1 Vpp – 1024 ppr
• 絶対値エンコーダ Singleturn / Multiturn（Hiperface）
• リゾルバ 2極、7 Vrms、伝達比 0.5

ドキュメント
AL4シリーズのカタログおよび取扱説明書が利用可能です（AC Servo motors series AL4 カタログ、Brusatori マニュアル）。

特徴 / 技術仕様

• 製品群 / シリーズ：AL4シリーズ（ACサーボ／非同期モーター）
• インバータ運転対応（IEC 60034‑25）
• 3相非同期モーター、かご形回転子
• 4極設計
• 出力範囲：0.37 kW～55 kW
• 保護等級：IP54およびIP23（仕様により異なる）
• 冷却：IP54版はIC 416、IP23版はIC 06
• 定格回転数・定格トルクは上記の技術データ表を参照
• 巻線絶縁クラスH、温度クラスF
• バランス等級：G 2.5（ISO 1940‑1）
• サーマル保護：閉接点 140 ±5 °C（最大 250 Vac / 6 Aac）
• 使用温度：+5 °C～+40 °C；保管：-20 °C～+70 °C
• 取付姿勢：全て対応；フランジ／脚配置 IM B5 / IM B35 / オプション IM B3 / B14
• オプションのエンコーダ（インクリメンタル、Sinus、絶対値 Hiperface）、リゾルバ、保持ブレーキ
• モーター製造元：Brusatori（KEB向け生産）
