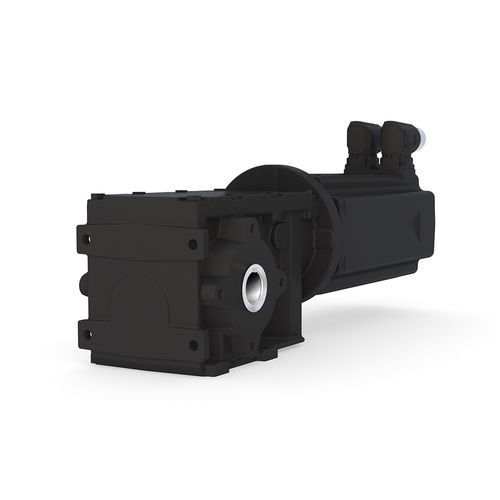

非同期ギアモーター K_D / K_TA series

サーボ モーターヘリカルスパイラルベベルギア

製品概要
ヘリカルベベル（斜歯付き）減速機シリーズKは、直交配置の動力伝達に用いる減速機です。設置寸法が限られる用途でもコンパクトに取り付けられるよう設計されており、約55〜12,200 Nmの広いトルク域で高効率を発揮します。適切な駆動装置と組み合わせることで、入力最大45 kWまで対応可能です。両側出力軸や複数の筐体バリエーションを備え、工業用途の取り付け要件に柔軟に対応します。

モーターアダプター

• IECモーター
• NEMAモーター
• サーボモーター

主な特徴

• 複数の出力軸・筐体バージョン
• 両側出力軸オプション
• 大荷重対応の強化ベアリング
• 過酷環境向けの改良シール
• 位置決め精度を高める低バックラッシュ

技術データ（抜粋）
K0 | T2 = 58 Nm | 減速比 3.56 … 44.20 | P1 = 0.75 kW | 出力 Ø 20 x 40, H Ø 20
K1 | T2 = 110 Nm | 減速比 3.38 … 54.90 (3,959.5) | P1 = 1.5 kW | 出力 Ø 25 x 50, H Ø 25
K2 | T2 = 205 Nm | 減速比 5.07 … 102.27 (5,483.4) | P1 = 3 kW | 出力 Ø 25 x 50, H Ø 25
K3 | T2 = 400 Nm | 減速比 5.14 … 120.13 (8,059.3) | P1 = 4 kW | 出力 Ø 30 x 60, Ø 35 x 70, H Ø 30, H Ø 35
K4 | T2 = 745 Nm | 減速比 5.69 … 151.92 (10,485) | P1 = 7.5 kW | 出力 Ø 40 x 80, H Ø 40
K5 | T2 = 1,430 Nm | 減速比 5.69 … 138.94 (11,426) | P1 = 15 kW | 出力 Ø 50 x 100, H Ø 50
K6 | T2 = 2,550 Nm | 減速比 6.35 … 160.53 (13,818) | P1 = 22 kW | 出力 Ø 60 x 120, H Ø 60
K7 | T2 = 4,880 Nm | 減速比 7.29 … 183.21 (14,283) | P1 = 30 kW | 出力 Ø 75 x 140, H Ø 70
K8 | T2 = 7,960 Nm | 減速比 8.11 … 144.68 (16,285) | P1 = 45 kW | 出力 Ø 90 x 170, H Ø 90
K9 | T2 = 12,200 Nm | 減速比 8.22 … 137.36 (19,466) | P1 = 90 kW | 出力 Ø 110 x 210, H Ø 100

減速機のバリエーション

• フット取付け — K_A
• 挿入取付け — K_B
• トルクアーム付挿入取付け — K_BT1
• フランジ取付け — K_C
• 挿入取付け＋フット面 — K_D
• フランジ取付け＋フット面 — K_E

出力軸の選択肢

• 中空軸（標準）
• 中実軸 — 表記：V
• 収縮盤付中空軸 — 表記：S

技術仕様

• トルク範囲：約55〜12,200 Nm
• 入力電力：サイズと構成により最大45 kW
• 直交配置の高効率ギア構成
• 柔軟な統合のための多数の取付け・軸バリエーション
• IEC、NEMA、サーボモーター用アダプターを用意
• 設計上の特徴：強化ベアリング、改良シール、低バックラッシュ
