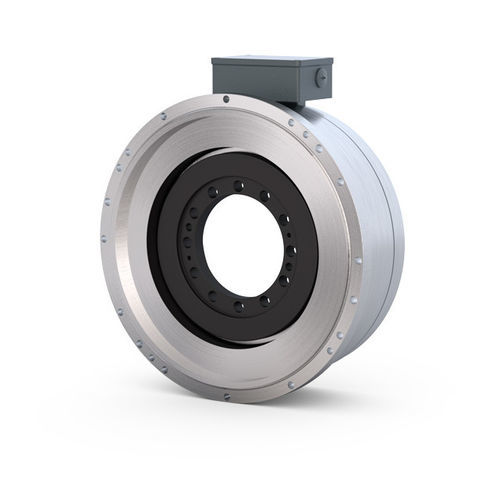

同期モーター BT series

三相永久磁石中空軸

概要
BrusatoriのBTシリーズ高トルクモーターは、液冷一体型の永久磁石多極同期モーターです。コンパクトな設計で高トルクを発生し、減速機の不要化や駆動系の簡素化に寄与します。完成品のモーターとして、またOEM向けにロータ／ステータ分離構成でも提供可能です。適切なドライブコントローラ（例：COMBIVERT F6）と組み合わせることで、高性能かつ保守性の高い駆動システムを構築できます。

特長

• 中空シャフト取付けによりコスト効率の高い軸直結が可能
• 減速機付きソリューションに比べコンパクト
• 摩耗部品が少なく保守負荷を低減
• 機械軸へのバックラッシュのない接続
• 低騒音
• 液冷により汚染リスクを低減

技術データ
サイズ | 長さ | 回転数 [rpm] | トルク Ton [Nm]
BT 370 | 60 | 100, 250, 450 | 470
BT 370 | 90 | 100, 250, 450 | 705
BT 370 | 120 | 100, 250, 450 | 1,010
BT 370 | 180 | 100, 250, 450 | 1,410
BT 530 | 70 | 100, 200 | 795
BT 530 | 140 | 100, 200 | 1,542
BT 530 | 210 | 100, 200 | 2,266

特性
巻線：中性線が取り出されない三相Y結線
巻線絶縁：クラスH
設計温度区分：クラスF
使用形態：S1 - 連続運転
極数：22 (BT 370)、38 (BT 530)
保護等級：IP00（ステータ・ロータ構成、オープンフレーム）
使用周囲温度：-20 °C〜+40 °C
設置高度最大：海抜1,000 m
湿度：≤ 90 %（結露なし）
輸送 / 保管温度：-20 °C〜+70 °C
エンコーダ／位置検出：エンコーダなし；HIPERFACE® SRS50（オプション）
リゾルバ：HIPERFACE® SRM50（オプション）
磁性材料：ネオジム-鉄-ボロン
色：RAL 7046 Grey
冷却方式：液冷（内蔵）
温度保護：サーミスタ PTC
電源接続：三相端子台
信号接続：端子台

オプション

• 位置センサ：リゾルバ、サインエンコーダ
• 絶対値エンコーダ：EnDat®、HIPERFACE®
• 顧客仕様に応じた特注仕様

特性 / 技術仕様

• シリーズ：BT Series（高トルク永久磁石同期モーター）
• 製造元 / ブランド：Brusatori
• モータ種類：液冷一体型永久磁石多極同期モーター
• ラインナップ：BT 370、BT 530（BT 370長さ：60 / 90 / 120 / 180 mm；BT 530長さ：70 / 140 / 210 mm）
• 回転数バリエーション：BT 370：100 / 250 / 450 rpm；BT 530：100 / 200 rpm
• トルク範囲：BT 370：長さにより470〜1,410 Nm；BT 530：最大2,266 Nm
• 極数：22 (BT 370)、38 (BT 530)
• 冷却：液冷（内蔵）
• 絶縁クラス：巻線 クラスH；設計 クラスF
• 熱保護：サーミスタ PTC
• 位置フィードバックオプション：HIPERFACE® SRS50、HIPERFACE® SRM50、EnDat®、リゾルバ、サインエンコーダ
• 保護等級（ステータ/ロータ）：IP00（オープンフレーム）
• 使用温度範囲：-20 °C〜+40 °C；保管/輸送：-20 °C〜+70 °C
• 磁性材料：ネオジム-鉄-ボロン
• 電源／信号接続：三相端子台／端子台
