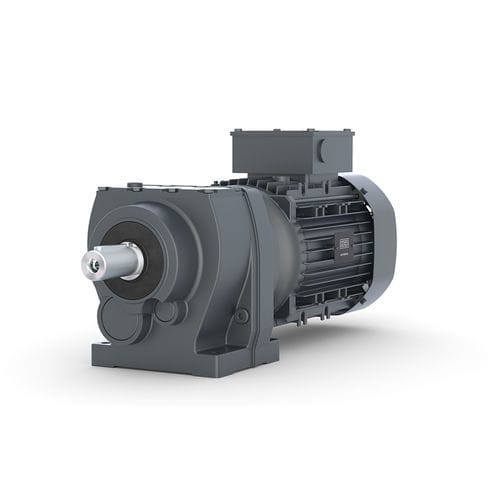

非同期ギアモーター G_D / G_TA series

AC永久磁石スパー

製品概要 G_D… / G_TA… シリーズのヘリカル減速機は、幅広い産業用途に対して高効率かつコンパクトな駆動ソリューションを提供します。KEB製モーター（最大45 kW）との組合せで多様な駆動構成が可能です。許容トルクは60 Nm〜13,600 Nmで、出力と回転数の伝達に応じた細かな減速比を選択できます。モジュラー設計と豊富なオプションにより、用途や設備に応じた個別対応が可能です。

軸配置 / 構造 並列軸での古典的配置、実軸の出力軸を採用。Gシリーズは各種規格のモーターアダプタや、モーターの代わりに自由入力軸での供給が可能です。

モーターアダプタ

• IECモーター
• NEMAモーター
• サーボモーター

特長

• 脚取付またはフランジ取付
• 低バックラッシュ
• 補強ベアリング
• 改良されたシーリング

技術データ（概要）

• G0 | T2: 60 Nm | 比: 3.46 … 72.75 | P1: 0.75 kW | 出力軸: Ø 20 x 40
• G1 | T2: 117 Nm | 比: 3.37 … 115.34 (6,085.3) | P1: 1.5 kW | 出力軸: Ø 20 x 40
• G2 | T2: 235 Nm | 比: 3.49 … 153.41 (10,074) | P1: 3 kW | 出力軸: Ø 25 x 50
• G3 | T2: 480 Nm | 比: 3.56 … 177.27 (11,893) | P1: 5.5 kW | 出力軸: Ø 30 x 60, Ø 35 x 70
• G4 | T2: 875 Nm | 比: 3.61 … 210.05 (12,756) | P1: 11 kW | 出力軸: Ø 40 x 80
• G5 | T2: 1,630 Nm | 比: 3.85 … 186.77 (13,862) | P1: 18.5 kW | 出力軸: Ø 50 x 100
• G6 | T2: 2,800 Nm | 比: 3.96 … 221.95 (14,755) | P1: 22 kW | 出力軸: Ø 60 x 120
• G7 | T2: 4,880 Nm | 比: 4.34 … 250.97 (19,566) | P1: 30 kW | 出力軸: Ø 75 x 140
• G8 | T2: 8,900 Nm | 比: 5.92 … 186.96 (19,895) | P1: 45 kW | 出力軸: Ø 90 x 170
• G9 | T2: 13,600 Nm | 比: 5.43 … 157.04 (22,255) | P1: 90 kW | 出力軸: Ø 110 x 210

オプション / 構造タイプ 脚取付（G_A）、フランジ取付（G_C）、脚‑フランジ兼用（G_E）。

特徴 / 技術仕様

• シリーズ表示: G_D… / G_TA…
• トルク範囲: 60 Nm〜13,600 Nm
• 代表的な最大入力例: 0.75 kW（G0）〜90 kW（G9）
• 利用可能な減速比: 各サイズごとの多段比（技術データ参照）
• 取付け方式: 脚取付、フランジ取付、脚‑フランジ兼用
• 出力軸径はサイズにより異なる（例: Ø 20 x 40〜Ø 110 x 210）
• IEC、NEMA、サーボ用モーターアダプタに対応
• 主な利点: トルクに対するコンパクト設計、低バックラッシュ、補強ベアリング、改良シール
