SCRダイオード整理ブリッジ Compact Collection

ブリッジ整流電圧

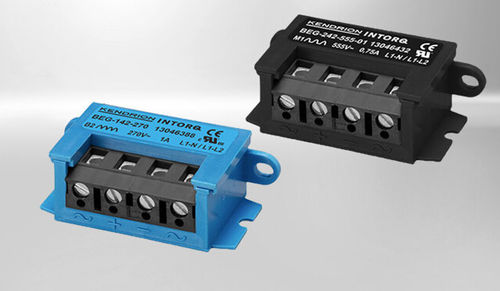

Compact Collection は、コンパクトな取り付け向けに設計され、米国市場向けに UL 認証を取得した INTORQ の整流器および電子モジュールのラインナップです。本シリーズはブリッジ整流器と半波整流器を含み、2 種類の電圧バリエーションと、ねじ止め取付けまたはスナップイン取付けが可能な 2 種類の筐体バリエーションを備えます。

主な特徴

• 2 種類の入力電圧バリエーション
• 入出力の過電圧保護により高い耐ノイズ性
• 動作温度範囲：-40°C〜+80°C
• 整流器機能を迅速に識別できる INTORQ のカラ―コード
• 米国市場向けに UL 認証を取得

技術仕様

• BEG-142-270 — 機能：ブリッジ整流器 — 定格入力電圧 U1: 0…270 V — 出力電圧：0.9 × U1 — 出力電流：1 A — UL：US/C — 形状：スナップイン無し（ねじ止め）
• BEG-143-270 — 機能：ブリッジ整流器 — 定格入力電圧 U1: 0…270 V — 出力電圧：0.9 × U1 — 出力電流：1 A — UL：US/C — 形状：スナップイン有り
• BEG-242-555-01 — 機能：半波整流器 — 定格入力電圧 U1: 0…555 V — 出力電圧：0.45 × U1 — 出力電流：1 A — UL：US — 形状：スナップイン無し（ねじ止め）
• BEG-243-555-01 — 機能：半波整流器 — 定格入力電圧 U1: 0…555 V — 出力電圧：0.45 × U1 — 出力電流：1 A — UL：US — 形状：スナップイン有り

特徴 / 仕様

• 製品ファミリー：Compact Collection（BEG シリーズ）
• 提供機能：ブリッジ整流器および半波整流器
• 定格入力電圧バリエーション：最大 270 V および最大 555 V（モデル依存）
• 標準出力：ブリッジ型は 0.9 × U1、半波型は 0.45 × U1
• 定格出力電流：1 A（各記載モデル）
• 取り付けオプション：スナップイン無し（ねじ止め）またはスナップイン有り
• 保護：入出力の過電圧保護により高い耐ノイズ性を実現
• 動作温度範囲：-40°C〜+80°C
• カラ―コーディング：整流器機能を迅速に識別する INTORQ のカラ―コード
• 認証：米国市場向けの UL 認証あり
