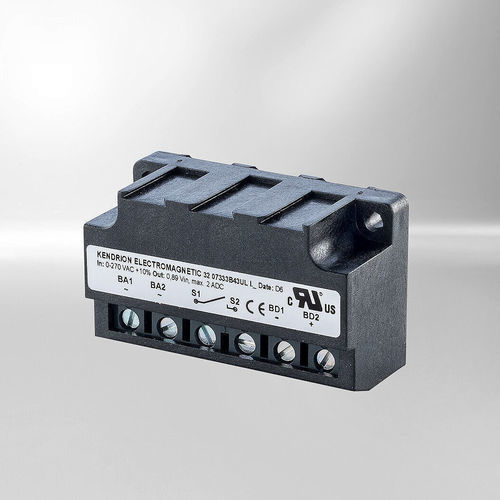

DINレールダイオード整理ブリッジ Universal Collection

整流一般的AC

Kendrion Universal Collection の単相整流器は、半波およびブリッジ整流器で、中出力のブレーキモータ、ブレーキ、ソレノイド向けに汎用的に設計されています。各種の取り付け・接続オプション（出力リード線やDINレール取付用アクセサリを含む）を用意しており、拡張動作温度範囲向けの封止（エンキャプスレート）仕様もあります。

主な特長

• 最大75%の省エネルギー
• すべての整流・スイッチング方式を単一ハウジングに組み合わせ可能
• 取り付け・接続オプションが豊富（出力リード線、DINレール取付アクセサリ等）
• 消費電力に応じて最大サイズ16までのブレーキに汎用使用可能
• 高サイクルレートの駆動に適合
• メンテナンス間隔が長く内部発熱が低いブレーキに最適
• ブレーキおよび磁石（ソレノイド）での個別使用が可能

バリエーション

• ブリッジ／半波整流器（型式: B40）
• ハイブリッド（コンビ）整流器（型式: 67304）
• 過励磁整流器（型式: 17320） - 補助接点による高速遮断付き
• 過励磁整流器（型式: 77303） - 電圧検出による高速遮断付き
• 過励磁整流器（型式: 57303） - 電流検出による高速遮断付き

技術仕様

• 利用可能タイプ: ブリッジ／半波整流器 (B40); ハイブリッド整流器 (67304); 過励磁整流器 (17320, 77303, 57303)
• 遮断方式: B40 = - ; 67304 = - ; 17320 = 補助接点による高速遮断; 77303 = 電圧検出による高速遮断; 57303 = 電流検出による高速遮断
• 整流方式: B40 = ブリッジ／半波; 67304 = ブリッジ／半波; 17320 = ブリッジ／単方向切替; 77303 = 時間制御ブリッジ／単方向切替; 57303 = 時間制御ブリッジ／単方向切替
• 定格入力電圧: 最大500 VAC（ほとんどのタイプ）；57303は最大415 VAC指定
• 出力電圧: 多くのタイプで Uout = Uin * 0.89（ブリッジ） / Uin * 0.445（半波）
• 出力電流: B40 = ブリッジ 2.0 A / 半波 1.0 A; 67304 = ブリッジ 1.0 A / 半波 1.0 A; 17320 = OE 3.0 A / ホールド 1.5 A; 77303 = OE 2.0 A / ホールド 1.0 A; 57303 = OE 1.4 A / ホールド 0.7 A
• 高速遮断: タイプにより対応（補助接点、内部電圧検出、内部電流検出のいずれか）
• 接続: クランプ端子
• 過励磁時間（該当する場合）: 17320 = 0.25 s - 1.1 s; 77303 = 0.25 s; 57303 = 0.3 s

特性 / 仕様

• シリーズ: Universal Collection
• ブランド: Kendrion
• 主な用途: ブレーキモータ、ブレーキ、ソレノイド向け接続ボックス
• 取付 / アクセサリ: 出力リード線、固定部品、オプションのDINレール取付
• ハウジングバリエーション: 拡張動作温度範囲向けの封止仕様あり
• 機能: 組み合わせ可能な整流・スイッチング方式、誘導性負荷向けの複数の高速遮断方式
